11

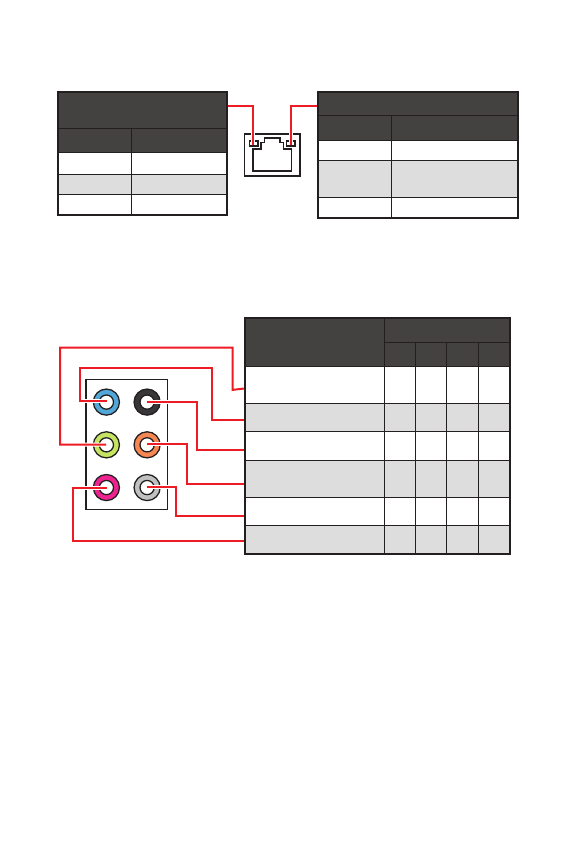

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Подключение/ Работа
индикатора
Состояние Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с подключение
Зеленый
100/1000 Мбит/с
подключение
Оранжевый
2.5 Гбит/с подключение
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
Порты Аудио
Канал
2
4
6
8
Линейный выход/ Выход
фронтальных колонок
Линейный вход
●
●
●
●
Тыловые колонки
●
●
●
Выход центральной
колонки/ сабвуфера
●
●
Выход боковых колонок
●
Микрофонный вход
(
●: подключен,
Пусто
: не подключен)
Содержание
- 127 Безопасное использование продукции
- 128 Технические характеристики
- 134 Задняя панель портов ввода/ вывода
- 135 Таблица состояний индикатора порта LAN
- 136 Компоненты материнской платы
- 138 Слоты DIMM; Рекомендации по установке модулей памяти
- 141 JAUD1: Разъем аудио передней панели
- 145 JTBT1: Разъем для установки карты расширения
- 146 JTPM1: Разъем модуля ТРМ
- 147 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JDASH1: Разъем контроллера настройки
- 148 Сброс настроек BIOS до значений по умолчанию
- 149 Индикаторы отладки EZ; JRGB1: Разъем RGB LED
- 150 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 151 Преимущества UEFI
- 152 Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 153 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 154 Обновление BIOS при помощи MSI Center
- 246 ii; WEEE (Waste Electrical and
Характеристики
