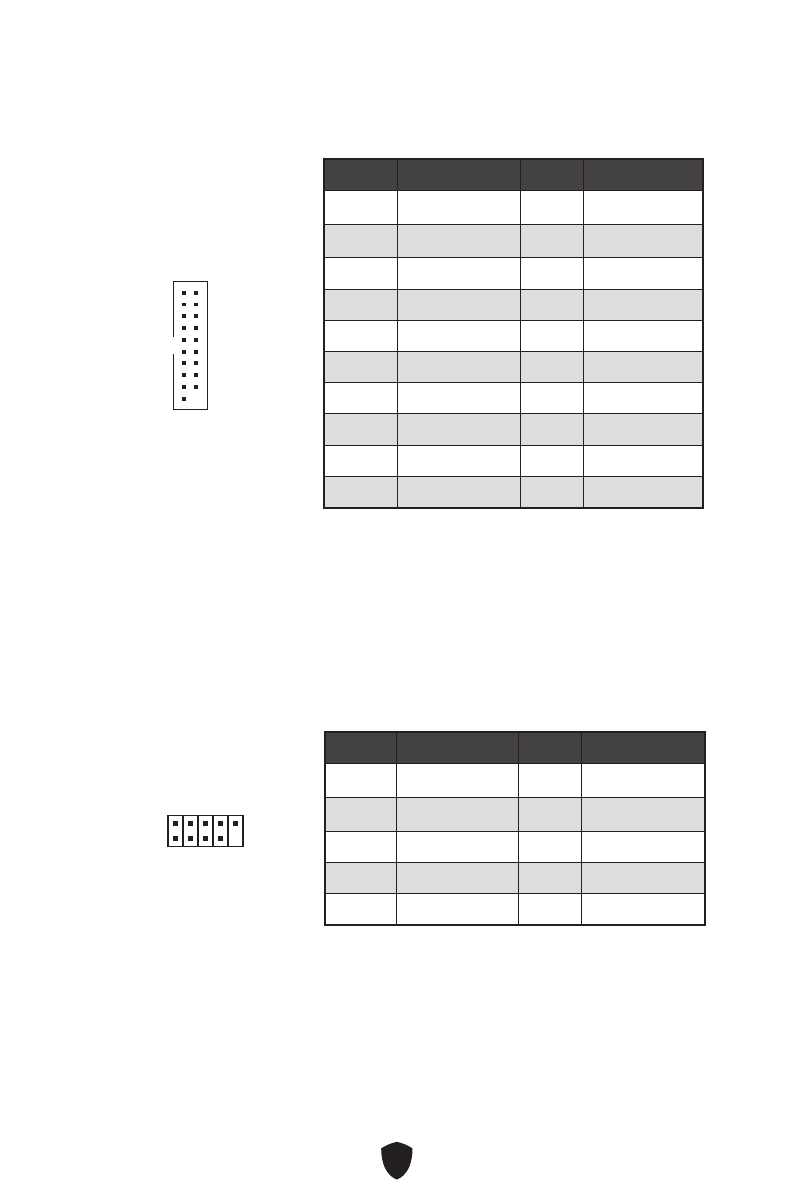

JUSB2: Разъем USB 3.2 Gen 1
Данный разъем предназначен для подключения портов USB 3.2 Gen 1 5Гб/с на
передней панели.
⚠
Внимание!
Помните, что во избежание повреждений, необходимо правильно подключать
контакты питания и земли.
Контакт
Название сигнала
Контакт
Название сигнала
1
Power
2
USB3_RX_DN
3
USB3_RX_DP
4
Ground
5
USB3_TX_C_DN
6
USB3_TX_C_DP
7
Ground
8
USB2.0-
9
USB2.0+
10
Ground
11
USB2.0+
12
USB2.0-
13
Ground
14
USB3_TX_C_DP
15
USB3_TX_C_DN
16
Ground
17
USB3_RX_DP
18
USB3_RX_DN
19
Power
20
No Pin
1
10
11
20
JUSB1: Разъем USB 2.0
Данный разъем предназначен для подключения портов USB 2.0 на передней
панели.
⚠
Внимание!
∙
Помните, что во избежание повреждений, необходимо правильно подключать
контакты VCC и земли.
∙
Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,
установите утилиту MSI Center.
Контакт
Название сигнала
Контакт
Название сигнала
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
1
2
10
9
Содержание
- 82 Содержание; Безопасное использование продукции
- 83 Установка ОС, драйверов и MSI Center
- 85 Технические характеристики
- 88 Эксклюзивные функции
- 89 Разъемы задней панели; Таблица состояний индикатора порта LAN
- 90 Компоненты материнской платы
- 91 Процессорный сокет
- 92 Слоты DIMM
- 96 JAUD1: Разъем аудио передней панели
- 97 JCI1: Разъем датчика открытия корпуса; Сброс настроек BIOS до значений по умолчанию
- 99 JTPM1: Разъем модуля ТРМ
- 100 Индикаторы отладки EZ
- 101 Установка Windows 10/ Windows 11; Установка драйверов с помощью MSI DUI
- 103 Установка драйверов с помощью диска или USB; Инструкции по использованию MSI Center
- 104 Преимущества UEFI; Как проверить режим BIOS?
- 105 Вход в настройки BIOS; Инструкции по настройке BIOS
- 106 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 107 Обновление BIOS при помощи MSI Center
