PCI_E1~2: PCIe 확장 슬롯

PCI_E1

: PCIe 4.0 x16 (CPU)

PCI_E2

: PCIe 3.0 x1 (B660/ H610 칩셋)

⚠

중요사항

∙

크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을

방지하기 위해

MSI 그래픽 카드 지지대

와 같은 장치를 사용하시면 더욱 안전합니다.

∙

확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑으세요.

확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장카드 설명서를

읽으세요.

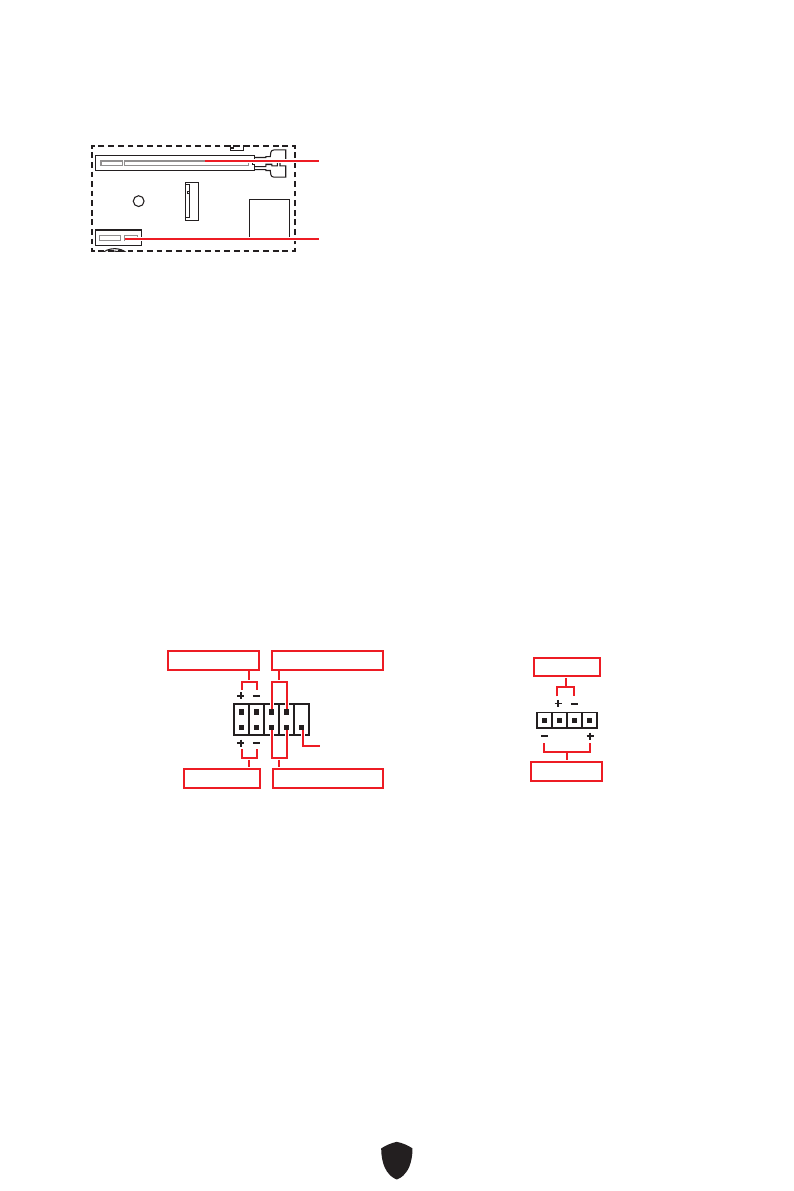

JFP1, JFP2: 전면 패널 커넥터

JFP1 커넥터는 PC 케이스/섀시의 전원 켜기, 전원 재설정 및 LED를 제어합니다. 전원 스위치/

리셋 스위치 헤더를 사용하면 전원 버튼/리셋 버튼을 연결할 수 있습니다. 전원 LED 헤더는

PC 케이스의 LED 조명에 연결되고 HDD LED 헤더는 하드 디스크의 활동을 나타냅니다.

JFP2 커넥터는 부저 및 스피커용입니다. PC 케이스의 케이블을 오른쪽 핀에 연결하려면 아래

이미지를 참조하십시오.

1

2

10

9

전원 LED

Reserved

전원 스위치

JFP1

리셋 스위치

HDD LED

1

JFP2

부저

스피커

⚠

중요사항

전원 LED 및 HDD LED에는 양극 및 음극 연결이 있으므로 케이블을 메인보드의 해당 양극 및

음극 포트에 연결해야 합니다. 그렇지 않으면 LED가 제대로 작동하지 않습니다.
