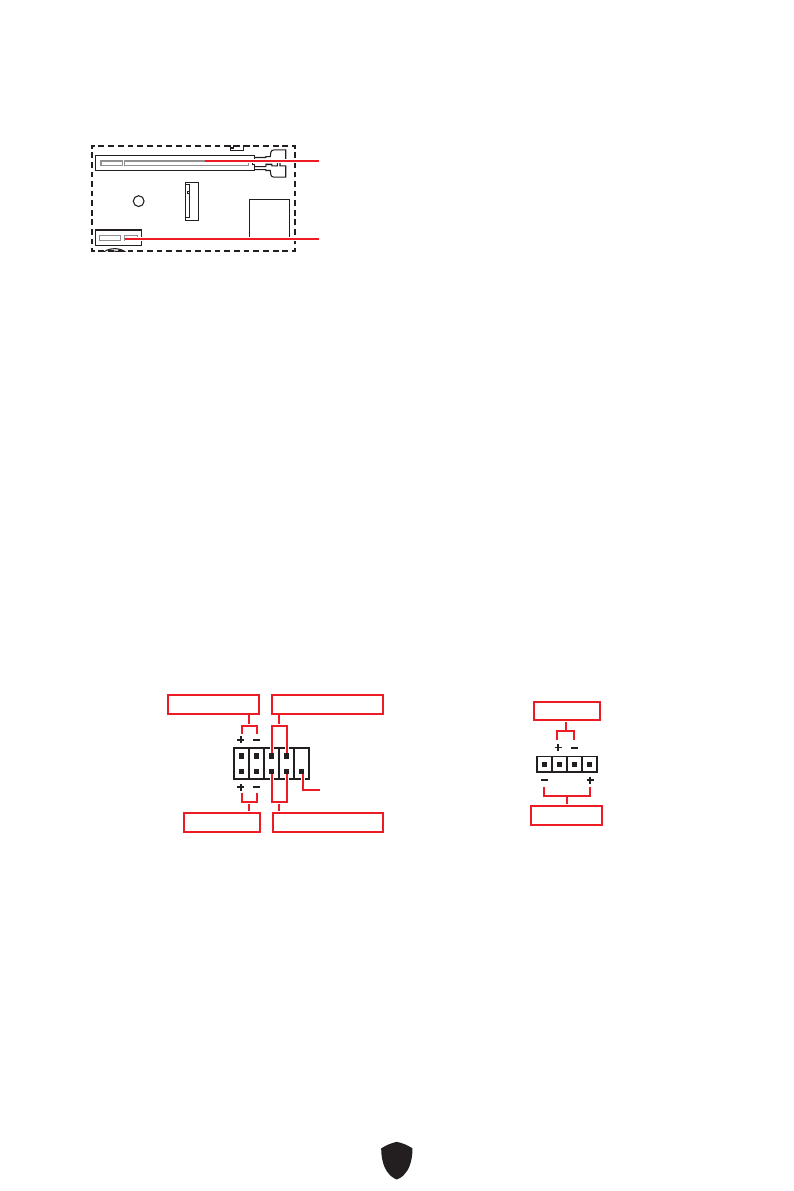

PCI_E1~2: Слоты расширения PCIe

PCI_E1

: PCIe 4.0 x16 (от процессора)

PCI_E2

: PCIe 3.0 x1 (от чипсета B660/ H610)

⚠

Внимание!

∙

При установке массивной видеокарты, необходимо использовать такой

инструмент, как

MSI Graphics Card Bolster

 для поддержки веса графической

карты и во избежание деформации слота.

∙

Перед установкой или извлечением плат расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые дополнительные аппаратные или

программные изменения для данной карты.

JFP1, JFP2: Разъемы передней панели

Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами

на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для

подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED

используется для подключения индикатора на корпусе ПК. Коннектор HDD

LED для подключения индикатора, который указывает на активность жесткого

диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы

подключить кабели от корпуса ПК к контактам, следуйте указаниям на рисунках

ниже.

1

2

10

9

Power LED

Reserved

Power Switch

JFP1

Reset Switch

HDD LED

1

JFP2

Buzzer

Speaker

⚠

Внимание!

Обратите внимание, что для коннектора Power LED и HDD LED есть

положительные (+) и отрицательные (-) контакты. Необходимо подключить кабели

к соответствующему положительному и отрицательному контактам на материнской

плате. В противном случае индикаторы не будут работать должным образом.
