Vue d’ensemble des composants
JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)
Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située
sur la carte mère afin de conserver les données de configuration système. Si vous
souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de
manière à nettoyer la mémoire CMOS.

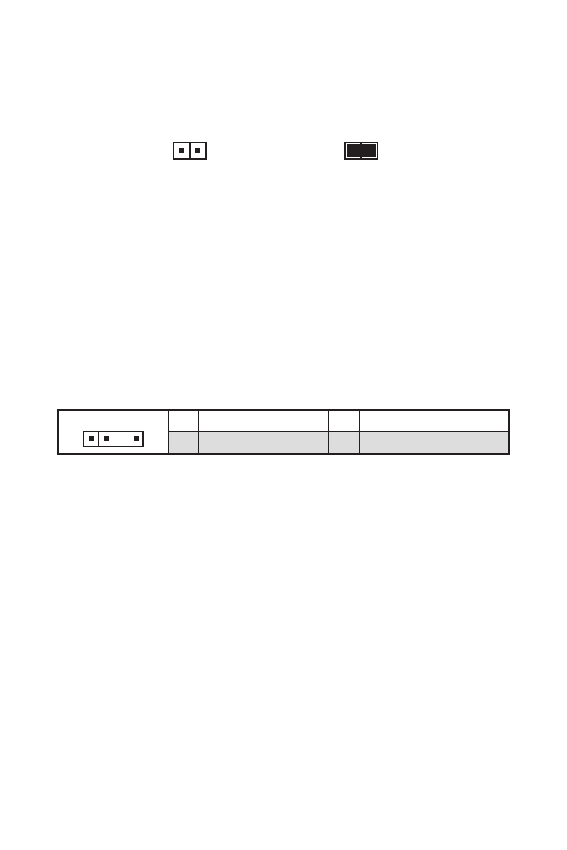

Conserver les
données (défaut)
Effacer le CMOS/
Réinitialiser le BIOS
Réinitialiser le BIOS aux valeurs par défaut
1.
Eteignez l’ordinateur et débranchez le câble d’alimentation de la prise électrique.
2.
Utilisez un couvercle de cavalier pour fermer
JBAT1
pendant 5 à 10 secondes.
3.
Enlevez le couvercle de cavalier du
JBAT1
.
4.
Branchez de nouveau le câble d’alimentation à votre ordinateur et allumez-le.
JRAINBOW1 : Connecteur LED RGB adressable
(Pour B560M PRO et B560M BOMBER)
Le connecteur JRAINBOW vous permet de connecter un ruban à LED RGB WS2812B
adressable individuellement 5 V.
⚠
Attention
Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et
le connecteur JRAINBOW fournissent des tensions différentes. La connexion d’un
ruban LED 5 V au connecteur JRGB peut endommager le ruban.
⚠
Important
∙
Le connecteur JRAINBOW supporte jusqu’à des rubans 75 LEDs WS2812B adress-
ables individuellement (5 V/Data/Ground) avec une puissance nominale maximale de
3 A (5 V). Dans le cas d’une luminosité de 20 %, le connecteur supporte jusqu’à 200
LED.
∙
Avant d’installer ou de retirer le ruban LED, veillez à toujours éteindre l’alimenta-
tion et à débrancher le câble d’alimentation de la prise électrique.
∙
Veuillez utiliser un logiciel MSI dédié pour contrôler le ruban d’extension LED.
1
1
+5V
2
Data
3
No Pin
4
Ground
