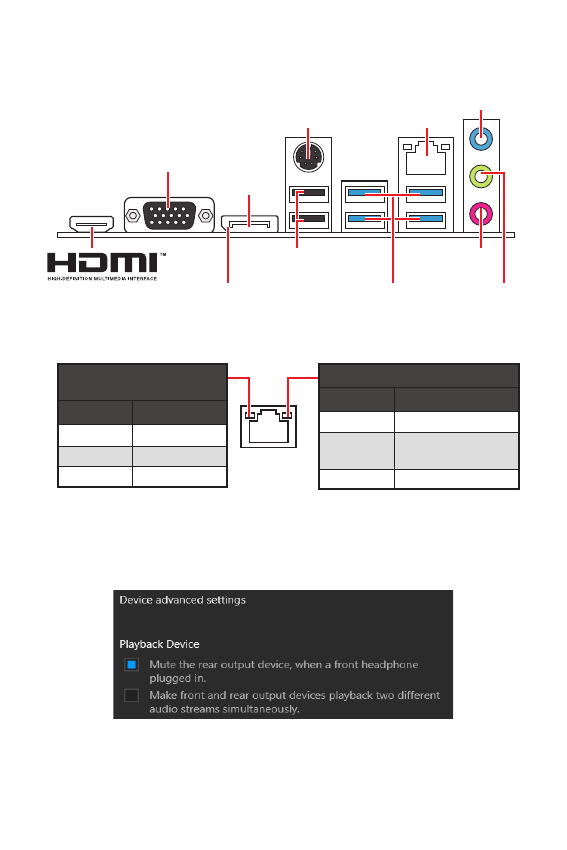

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Подключение/ Работа
индикатора
Состояние Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с подключение
Зеленый
100/1000 Мбит/с
подключение
Оранжевый
2.5 Гбит/с подключение
Таблица состояний индикатора порта LAN
PS/2 мыши/
клавиатуры
LAN 2.5 Гб/с
USB 2.0 Type-A
DisplayPort
USB 3.2 Gen 1
5Гб/с Type-A
Микрофонный вход
Линейный вход
Линейный
выход
VGA
Audio 7.1-конфигурация каналов
Для настройки 7.1 канального аудио необходимо подключить фронтальную
звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.
1.
Нажмите на Realtek HD Audio Manager > Advanced Settings, чтобы открыть
диалоговое окно, как показано ниже.
2.
Выберите Mute the rear output device, when a front headphone plugged in.
3.
Подключите колонки к аудио разъемам на задней и передней панели. При
подключении устройства к разъему аудио появится диалоговое окно с
просьбой подтвердить подключенное устройство.
(только для B560M PRO)
Содержание
- 102 Безопасное использование продукции
- 103 Технические характеристики
- 108 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 109 Компоненты материнской платы
- 111 Слоты DIMM
- 112 JAUD1: Разъем аудио передней панели
- 116 JTPM1: Разъем модуля ТРМ
- 117 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JCOM1: Разъем последовательного порта
- 118 Сброс настроек BIOS до значений по умолчанию; JRAINBOW1: Разъем адресных RGB LED
- 119 JRGB1: Разъем RGB LED
- 120 Установка ОС, драйверов и MSI Center; Установка Windows® 10; Установка драйверов; Инструкции по использованию MSI Center
- 121 Преимущества UEFI
- 122 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши; Инструкции по настройке BIOS
- 123 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 124 Обновление BIOS при помощи MSI Center
