17

구성품 개요

구성품 개요

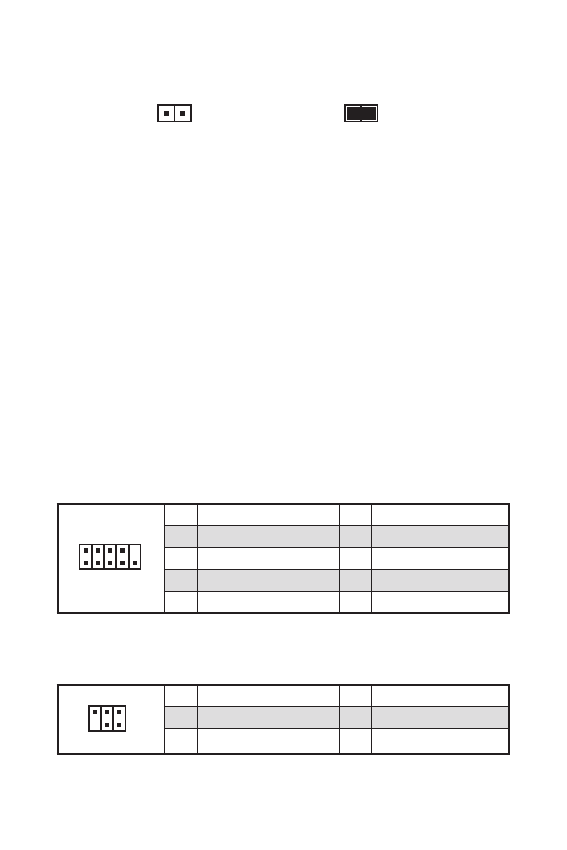

JCI1: 섀시 침입 커넥터

이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다.

표준 상태

(기본 설정)

섀시 침입

이벤트 트리거

섀시 침입 탐지기 사용하기

1.

JCI1

 섀시의 섀시 침입 스위치 / 센서에 연결합니다 .

2.

섀시 커버를 닫습니다 .

3.

BIOS  >  Security  >  Chassis  Intrusion  Configuration( 섀 시  침 입  구 성 )

으 로

이동합니다 .

4.

Chassis Intrusion ( 섀시 침입 )

항목을

 Enabled( 사용 )

으로 설정합니다 .

5.

F10 키를 눌러 변경 값을 저장하고 종료합니다 .

Enter

키를 누른 후

Yes

를 선택합니다 .

6.

섀시 커버가 다시 열리면 컴퓨터를 켤 때 알람 메시지가 화면에 나타납니다 ..

섀시 침입 알람 재설정하기

1.

BIOS > Security > Chassis Intrusion Configuration

으로 이동합니다 .

2.

Chassis Intrusion ( 섀시 침입 구성 )

을

 Reset ( 리셋 )

으로 설정합니다 .

3.

F10

키를 눌러 변경 값을 저장하고 종료합니다.

 Enter

키를 누른 후

 Yes

를 선택합니다.

JCOM1: 시리얼 포트 커넥터

이 커넥터를 사용하여 선택적으로 시리얼 포트를 브라켓과 연결할 수 있습니다.

JDASH1: 튜닝 컨트롤러 커넥터

이 커넥터를 사용하여 옵션인 튜닝 컨트롤러 모듈을 연결할 수 있습니다..

1

2

10

9

1

DCD

2

SIN

3

SOUT

4

DTR

5

Ground

6

DSR

7

RTS

8

CTS

9

RI

10

No Pin

1

2

6

5

1

No pin

2

NC

3

MCU_SMB_SCL_M

4

MCU_SMB_SDA_M

5

VCC5

6

Ground
