17
Vue d’ensemble des composants
Vue d’ensemble des composants

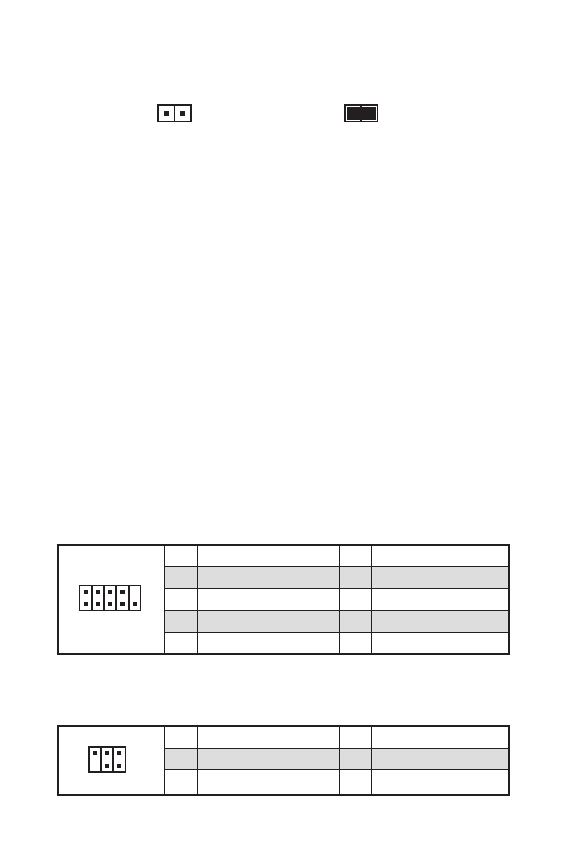

JCI1 : Connecteur intrusion châssis
Ce connecteur est relié à un câble d’interrupteur intrusion châssis.
Normal
(défaut)
Commencer l’activité
instrusion châssis
Utilisation du détecteur d’intrusion châssis
1.
Reliez le connecteur
JCI1
à l’interrupteur ou au capteur d’intrusion châssis situé
sur le boîtier du PC.
2.
Fermez le couvercle du boîtier.
3.
Allez dans le
BIOS > Security (Sécurité) > Chassis Intrusion Configuration
(Configuration intrusion châssis)
.
4.
Réglez
Chassis Intrusion
(intrusion châssis)
sur
Enabled (Activé)
.
5.
Appuyez sur
F10
pour sauvegarder et quitter. Ensuite appuyez sur la touche
Enter (Entrée)
pour choisir
Yes (Oui)
.
6.
Désormais, si le boîtier du PC est ouvert quand l’ordinateur est allumé, vous
recevrez un message d’alerte à l’écran.
Réinitialisation de l’alerte intrusion châssis
1.
Allez dans le
BIOS > Security (Sécurité) > Chassis Intrusion Configuration
(Configuration intrusion châssis)
.
2.
Mettez
Chassis Intrusion (Intrusion châssis)
en
Reset (Remettre)
.
3.
Appuyez sur
F10
pour sauvegarder et quitter. Ensuite appuyez sur la touche
Enter (Entrée)
pour choisir
Yes (Oui)
.
JCOM1 : Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
JDASH1 : Connecteur du contrôleur de réglages
Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
1
2
6
5
1
No pin
2
NC
3
MCU_SMB_SCL_M
4
MCU_SMB_SDA_M
5
VCC5
6
Ground
