8

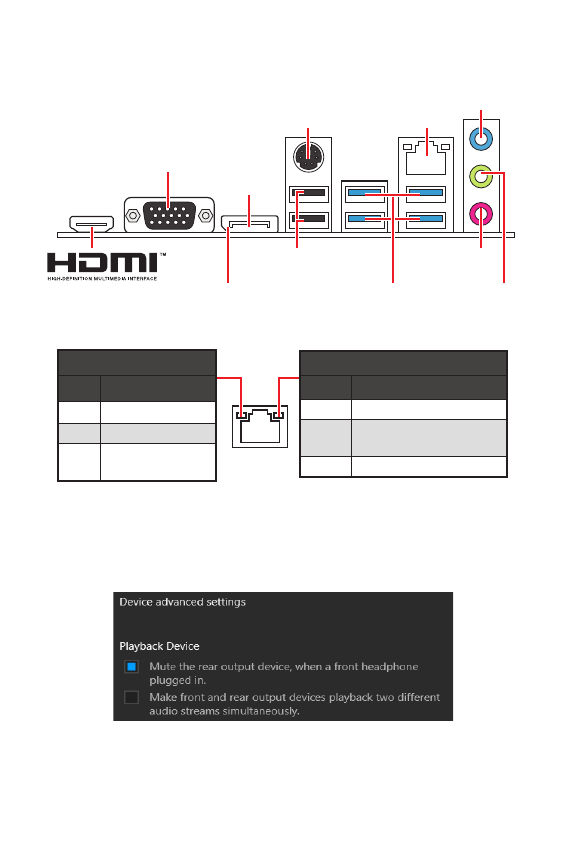

후면 I/O 패널

후면 I/O 패널

링크 / 통신 LED
상태

설명

꺼짐

올바르게 연결되지 않음 .

노란색

올바르게 연결되었음 .

깜박임

컴 퓨 터 가  LAN 으 로
정상적인 통신중 .

속도 LED
상태

설명

꺼짐

10 Mbps 속도로 연결되었습니다.

녹색

100  / 1000 Mbps속도로
연결되었습니다.

오렌지색 2.5 Gbps  속도로 연결되었습니다.

LAN 포트 LED 상태 표시

PS/2 마우스/

키보드

2.5 Gbps LAN

USB 2.0

A타입

디스플레이포트

USB 3.2 Gen 1

5Gbps

A타입

마이크 입력

라인 입력

라인 출력

VGA

오디오 7.1- 채널 구성 도표

7.1 채널 오디오를 구성하려면 오디오 I/O 모듈을 JAUD1 커넥터에 연결해야 합니다 . 아래의

방법에 따라 구성하시기 바랍니다 .

1.

Realtek HD Audio Manager(Realtek HD

오디오 매니저)

 > Advanced Settings

(고급

설정) 아이콘을 클릭하면 아래의 대화창이 나타납니다.

2.

Mute the rear output device, when a front headphone plugged in( 앞면에 헤드폰을

연결했을 때 뒤쪽 출력 장치를 음소거로 하세요 ) 항목을 선택합니다 .

3.

스피커를 뒷면 및 전면 I/O 패널의 오디오 잭에 연결합니다 . 장치를 오디오 잭에 연결하면

대화창이 나타나며 현재 연결된 장치를 표시합니다 .

(B560M PRO 용)
