コンポーネントの概要

コンポーネントの概要

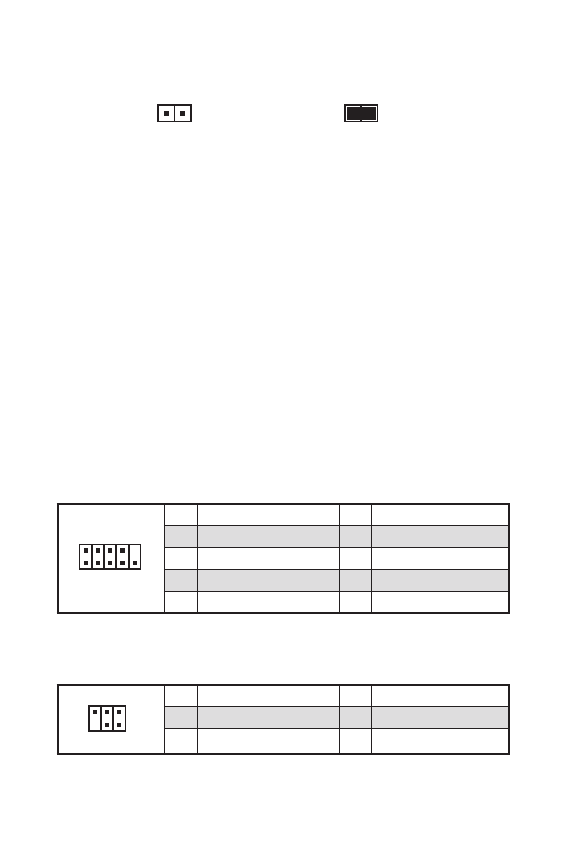

JCI1: ケース開放スイッチコネクター

このコネクターにはケース開放スイッチケーブルを接続します。

正常

(デフォルト)

ケース開放イベントトリ

ガー有効

ケース開放検知機能の使い方

1.

JCI1

コネクターをケース開放スイッチ/センサーに接続します。

2.

ケースのカバーを閉じます。

3.

BIOS > Security > Chassis Intrusion Configuration

に入ります。

4.

Chassis Intrusion

を

Enabled

に設定します。

5.

F10

を押すと、設定を保存して終了するかメッセージが出ますので、

Enter

キーを押し

て

Yes

を選択します。

6.

ケースが開けられるとシステムに開放の情報が記録され、次回のシステム起動時に警

告メッセージが表示されます。

ケース開放警告のリセット

1.

BIOS > Security > Chassis Intrusion Configuration

に入ります。

2.

Chassis Intrusion

を

Reset

に設定します。

3.

F10

を押すと、設定を保存して終了するかメッセージが出ますので、

Enter

キーを押し

て

Yes

を選択します。

JCOM1: シリアルポートコネクター

このコネクターにはオプションのブラケット付きのシリアルポートを接続します。

JDASH1: チューニングコントローラーコネクター

このコネクタはオプションのチューニングコントローラーモジュールを接続します。

1

2

10

9

1

DCD

2

SIN

3

SOUT

4

DTR

5

Ground

6

DSR

7

RTS

8

CTS

9

RI

10

No Pin

1

2

6

5

1

No pin

2

NC

3

MCU_SMB_SCL_M

4

MCU_SMB_SDA_M

5

VCC5

6

Ground
