17

Vue d’ensemble des composants

Vue d’ensemble des composants

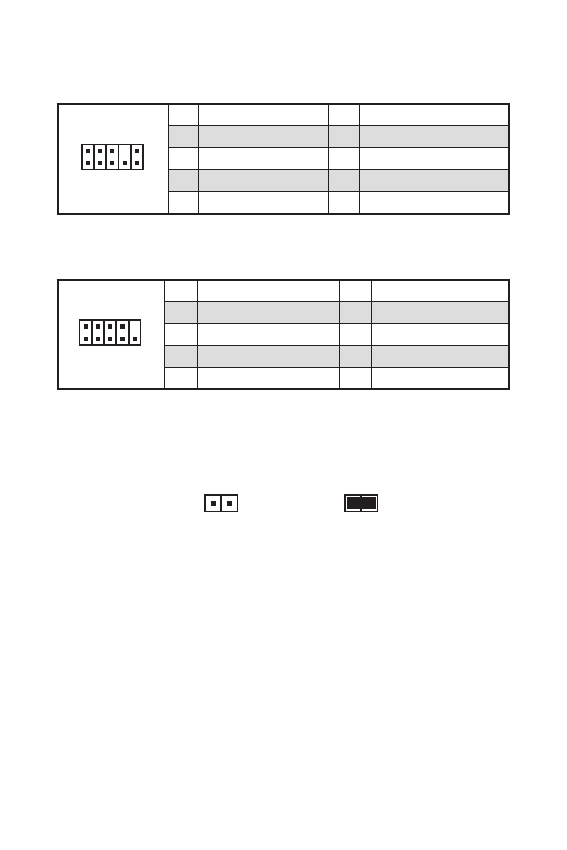

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.

1

2

10

9

1

MIC L

2

Ground

3

MIC R

4

NC

5

Head Phone R

6

MIC Detection

7

SENSE_SEND

8

No Pin

9

Head Phone L

10

Head Phone Detection

JCOM1 : Connecteur de port série

Ce connecteur vous permet de relier un port série en option.

1

2

10

9

1

DCD

2

SIN

3

SOUT

4

DTR

5

Ground

6

DSR

7

RTS

8

CTS

9

RI

10

No Pin

JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située

sur la carte mère afin de conserver les données de configuration système. Si vous

souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de

manière à nettoyer la mémoire CMOS.

Conserver les données

(défaut)

Effacer CMOS /

Réinitialiser BIOS

Réinitialiser le BIOS aux valeurs par défaut

1.

Eteignez l’ordinateur et débranchez le câble d’alimentation de la prise électrique.

2.

Utilisez un couvercle de cavalier pour fermer JBAT1 pour environ 5-10 secondes.

3.

Enlevez le couvercle de cavalier du JBAT1.

4.

Branchez de nouveau le câble d’alimentation à votre ordinateur et allumez-le.
