Overview of Components

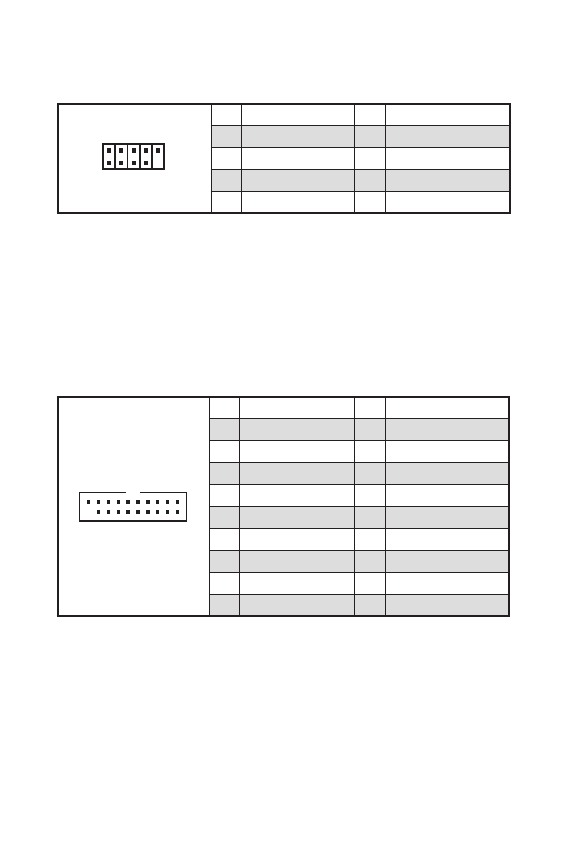

JUSB3: USB 3.2 Gen1 Connector
This connector allows you to connect USB 3.
2
Gen1 ports on the front panel.
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
NC
20
No Pin
⚠
Important
Note that the Power and Ground pins must be connected correctly to avoid possible
damage.
JUSB1~2: USB 2.0 Connectors
These connectors allow you to connect USB 2.0 ports on the front panel.
⚠
Important
∙
Note that the VCC and Ground pins must be connected correctly to avoid possible
damage.
∙
In order to recharge your iPad,iPhone and iPod through USB ports, please install
MSI
®
SUPER CHARGER utility.
1
2
10
9
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
Содержание
- 82 Безопасное использование продукции
- 83 Технические характеристики
- 86 Комплект поставки
- 87 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 88 Компоненты материнской платы
- 89 Процессорный сокет
- 90 Слоты DIMM
- 95 Регулировка скорости вращения вентилятора; Разъем вентилятора с PWM управлением по умолчанию
- 96 JTPM1: Разъем модуля ТРМ; Использование датчика открытия корпуса
- 97 JAUD1: Разъем аудио передней панели; Сброс настроек BIOS до значений по умолчанию
- 98 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши
- 99 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 100 Установка ОС, драйверов и утилит; Установка Windows® 10
