Vue d’ensemble des composants
Vue d’ensemble des composants

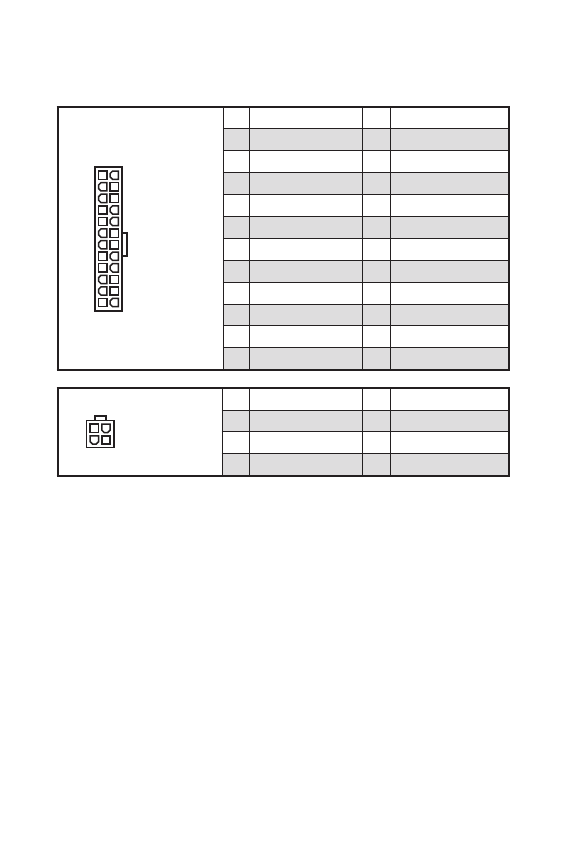

ATX_PWR1, CPU_PWR1 : Connecteurs d’alimentation
Ces connecteurs vous permettent de relier une alimentation ATX.
⚠
Important
Veuillez vous assurer que tous les câbles d’alimentation sont branchés aux
connecteurs adéquats afin garantir une opération stable de la carte mère.
24
13
1
12
ATX_PWR1
1
+3.3V
13
+3.3V
2
+3.3V
14
-12V
3
Ground
15
Ground
4
+5V
16
PS-ON#
5
Ground
17
Ground
6
+5V
18
Ground
7
Ground
19
Ground
8
PWR OK
20
Res
9
5VSB
21
+5V
10
+12V
22
+5V
11
+12V
23
+5V
12
+3.3V
24
Ground
3
2
1
4
CPU_PWR1
1
Ground
5
+12V
2
Ground
6
+12V
3
Ground
7
+12V
4
Ground
8
+12V
Содержание
- 82 Безопасное использование продукции
- 83 Технические характеристики
- 86 Комплект поставки
- 87 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 88 Компоненты материнской платы
- 89 Процессорный сокет
- 90 Слоты DIMM
- 95 Регулировка скорости вращения вентилятора; Разъем вентилятора с PWM управлением по умолчанию
- 96 JTPM1: Разъем модуля ТРМ; Использование датчика открытия корпуса
- 97 JAUD1: Разъем аудио передней панели; Сброс настроек BIOS до значений по умолчанию
- 98 Настройка BIOS; Вход в настройки BIOS; Функциональные клавиши
- 99 Сброс BIOS; Обновление BIOS при помощи M-FLASH
- 100 Установка ОС, драйверов и утилит; Установка Windows® 10
Характеристики
