13
Компоненты материнской платы
Компоненты материнской платы

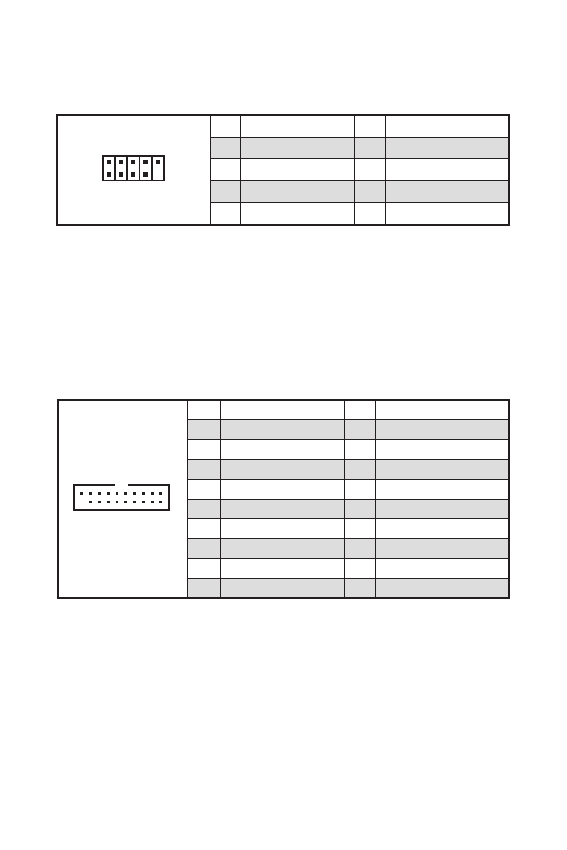

JUSB3: Разъем USB 3.2 Gen1
Данные разъемы предназначены для подключения портов USB 3.2 Gen1 на
передней панели.
1
10
11
20
1
Power
11
USB2.0+
2
USB3_RX_DN
12
USB2.0-
3
USB3_RX_DP
13
Ground
4
Ground
14
USB3_TX_C_DP
5
USB3_TX_C_DN
15
USB3_TX_C_DN
6
USB3_TX_C_DP
16
Ground
7
Ground
17
USB3_RX_DP
8
USB2.0-
18
USB3_RX_DN
9
USB2.0+
19
Power
10
NC
20
No Pin
⚠
Внимание!
Помните, что во избежание повреждений, необходимо правильно подключать
контакты питания и земли.
JUSB1, JUSB2: Разъемы USB 2.0
Данные разъемы предназначены для подключения портов USB 2.0 на передней
панели.
1
2
10
9
1
VCC
2
VCC
3
USB0-
4
USB1-
5
USB0+
6
USB1+
7
Ground
8
Ground
9
No Pin
10
NC
⚠
Внимание!
∙
Помните, что во избежание повреждений, необходимо правильно подключать
контакты VCC и земли.
∙
Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,
установите приложение MSI
®
SUPER CHARGER.
Содержание
- 82 Безопасное использование продукции
- 83 Технические характеристики
- 86 Задняя панель портов ввода/ вывода; Таблица состояний индикатора порта LAN
- 87 Компоненты материнской платы
- 89 Слоты DIMM
- 91 JAUD1: Разъем аудио передней панели
- 94 JTPM1: Разъем модуля ТРМ
- 95 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса; JCOM1: Разъем последовательного порта
- 96 Сброс настроек BIOS до значений по умолчанию; Индикаторы отладки EZ
- 97 Преимущества UEFI; Как проверить режим BIOS?
- 98 Настройка BIOS; Функциональные клавиши; Сброс BIOS
- 99 Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 100 Установка ОС, драйверов и утилит; Установка Windows® 10
