6

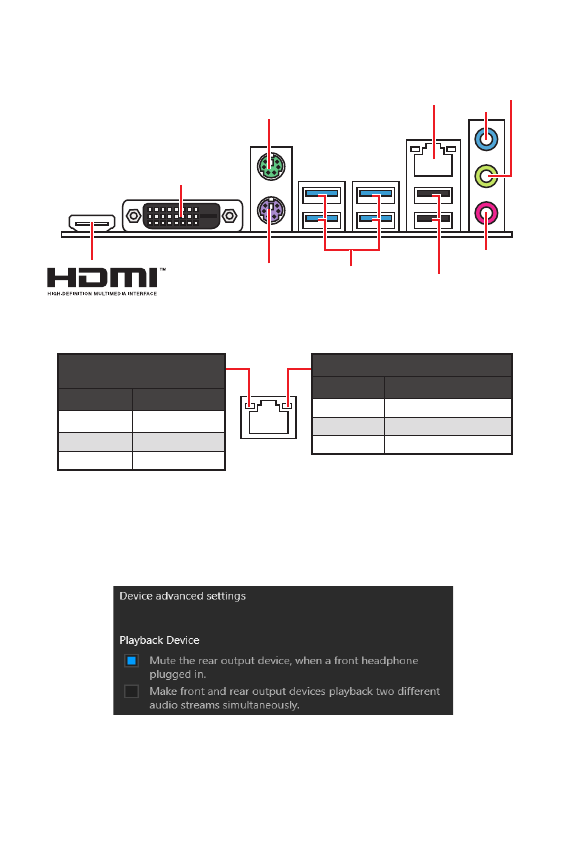

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Подключение/ Работа
индикатора
Состояние Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние Описание
Выкл.
10 Мбит/с подключение
Зеленый
100 Мбит/с подключение
Оранжевый
1 Гбит/с подключение
Таблица состояний индикатора порта LAN
Audio 7.1-конфигурация каналов
Для настройки 7.1 канального аудио необходимо подключить фронтальную
звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.
1.
Нажмите на
Realtek HD Audio Manager > Advanced Settings
, чтобы открыть
диалоговое окно, как показано ниже.
2.
Выберите
Mute the rear output device, when a front headphone plugged in
.
3.
Подключите колонки к аудио разъемам на задней и передней панели. При
подключении устройства к разъему аудио появится диалоговое окно с
просьбой подтвердить подключенное устройство.
USB 3.2 Gen 1
(5Гб/с) Type-A
PS/2 клавиатуры
PS/2 мыши
LAN
Линейный
вход
Микрофонный
вход
Линейный выход
DVI-D
USB 2.0 Type-A
