GA-P67A-UD3/GA-PH67A-UD3/GA-PH67-UD3

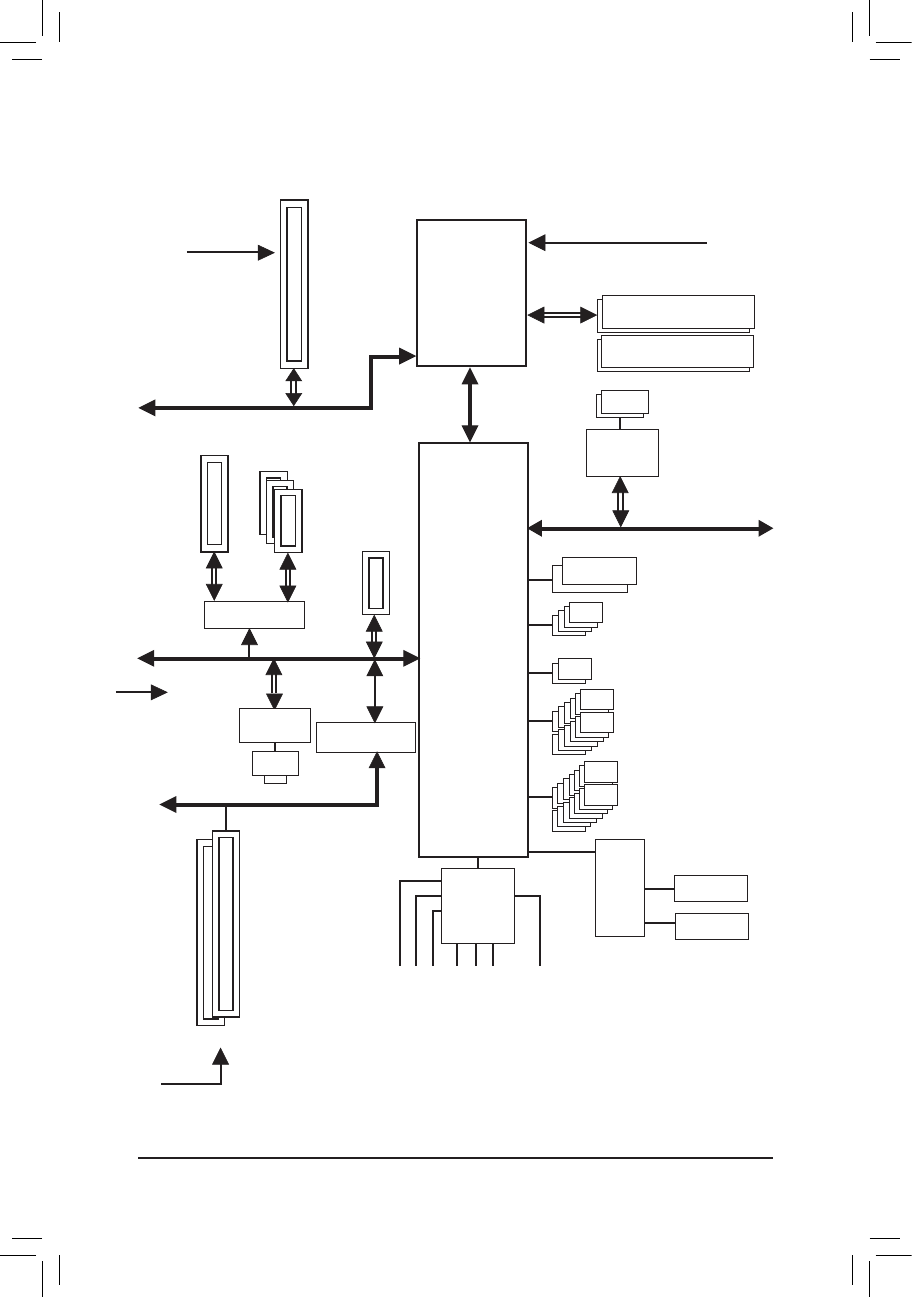

Motherboard Block Diagram
j
Only for GA-P67A-UD3
k
Only for GA-PH67A-UD3
l
Only for GA-PH67-UD3
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
LGA1155
CPU
DMI
Interface
PCI Express Bus
2 SATA 6Gb/s
Dual BIOS
12 USB 2.0/1.1
jk
LPC Bus
Intel
®
P67
j
Intel
®
H67
kl
x1
2 USB 3.0/2.0
jk
Renesas
D720200
PCIe CLK
(100 MHz)
x16
1 PCI Express x16
4 SATA 3Gb/s
PCI Express Bus
PS/2 KB/Mouse
COM Port
iTE
IT8728
14 USB 2.0/1.1
l
PCI Express Bus
LAN
RJ45
x1
Realtek
RTL8111E
x4
1 PCI Express x4
Switch
x1
1 PCI Express x1
x1
PCIe CLK
(100 MHz)
2 PCI
PCI Bus
PCI CLK
(33 MHz)
iTE IT8892E Bridge
x1
OR
CPU CLK+/- (100 MHz)
DDR3 2133/1866/1600/1333/1066 MHz
j
DDR3 1333/1066/800 MHz
kl
Dual Channel Memory
3 PCI Express x1
