- 27 -
Hardware Installation

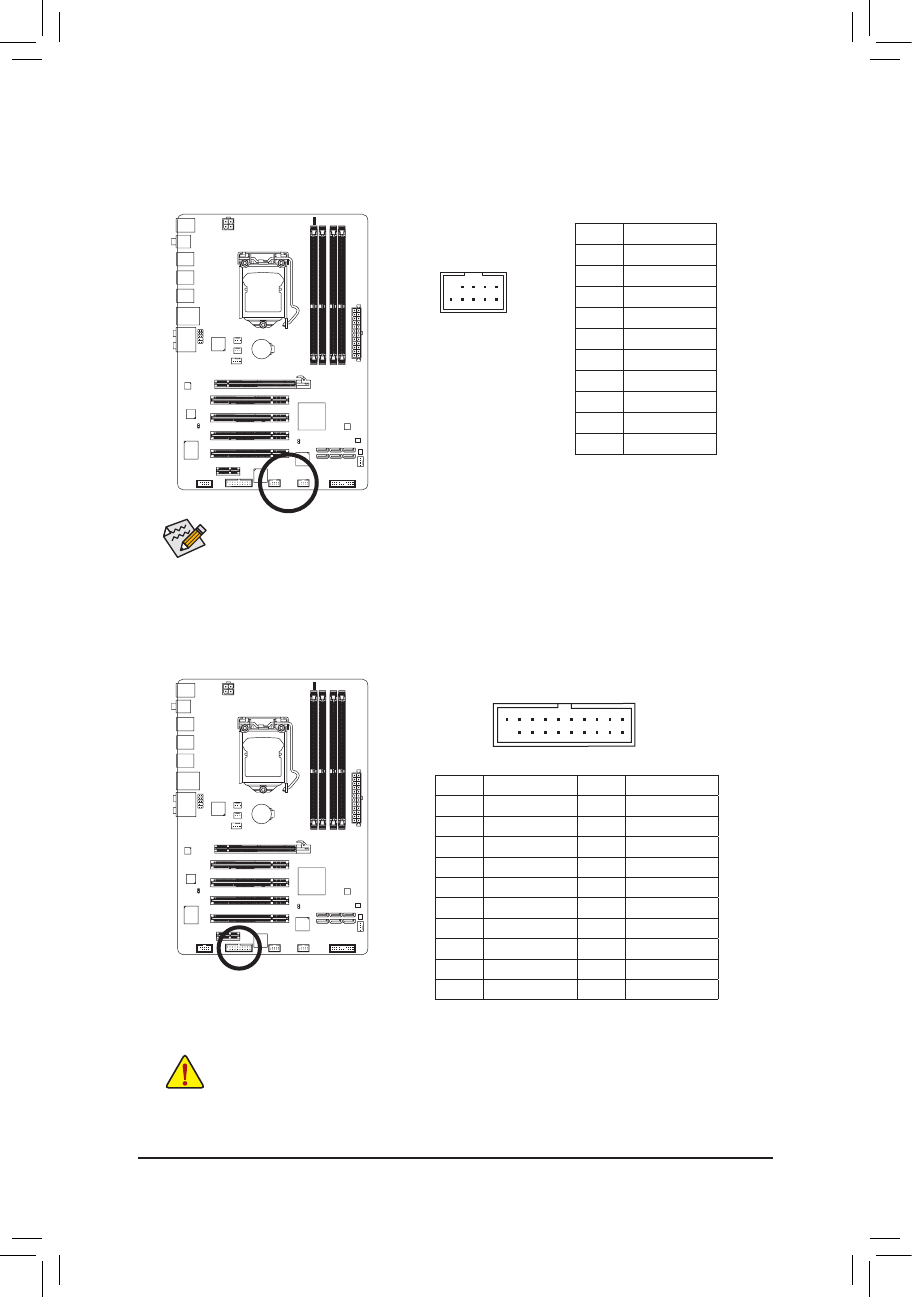

12) F_USB1/F_USB2 (USB 2.0/1.1 Headers)
The headers conform to USB 2.0/1.1 specification. Each USB header can provide two USB ports via an
optional USB bracket. For purchasing the optional USB bracket, please contact the local dealer.
Do not plug the IEEE 1394 bracket (2x5-pin) cable into the USB header.
•
Prior to installing the USB bracket, be sure to turn off your computer and unplug the power
•
cord from the power outlet to prevent damage to the USB bracket.
When the system is in S4/S5 mode, only the USB ports routed to the F_USB1 header can sup-
port the ON/OFF Charge function.
DEBUG
PORT
G.QBOFM
10
9
2
1
Pin No.
Definition
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND
8
GND
9
No Pin
10
NC
13) F_USB30 (USB 3.0/2.0 Header)
The header conforms to USB 3.0/2.0 specification. Each USB header can provide two USB ports.
Pin No.
Definition
Pin No.
Definition
1
VBUS
11
D2+
2
SSRX1-
12
D2-
3
SSRX1+
13
GND
4
GND
14
SSTX2+
5
SSTX1-
15
SSTX2-
6
SSTX1+
16
GND
7
GND
17
SSRX2+
8
D1-
18
SSRX2-
9
D1+
19
VBUS
10
NC
20
No Pin
F_USB30
F_AUDIO(H)
DB_PORT
F_PANEL(NH)
10
11
20
1
