- 18 -
Инсталляция аппаратного обеспечения

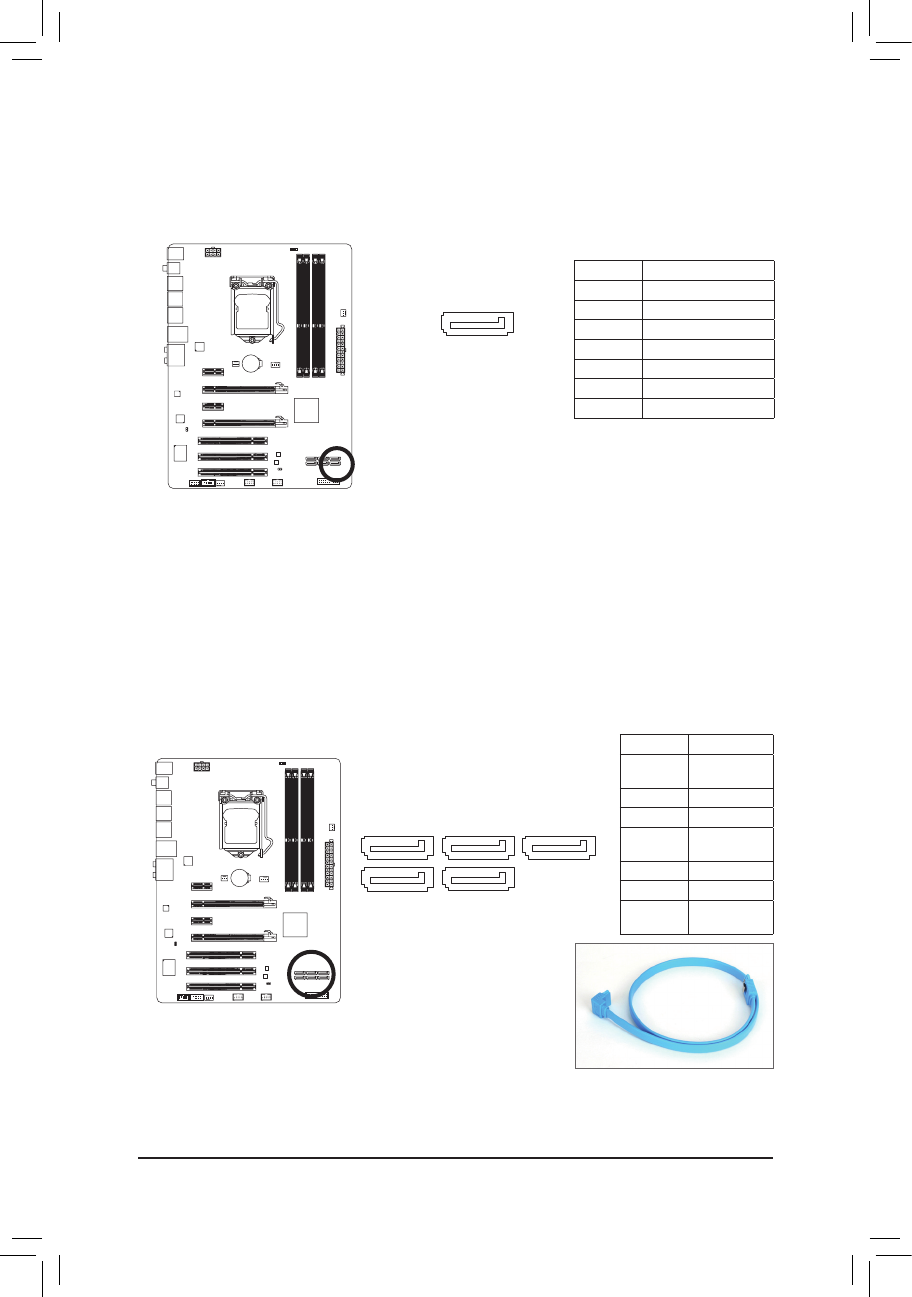

8) SATA2_1/2/3/4/5 (SATA 3 Гбит/с)
Разъемы SATA соответствуют спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5
Гбит/с соответственно). Каждый SATA-разъем на плате обеспечивает подключение одного SATA-
устройства.
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
7) SATA3_0 (SATA 6 Гбит/с)
Разъем SATA соответствует спецификации SATA 3.0 и удовлетворяет требованиям спецификации
SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства.
SATA3_0
1
7
DEBUG
PORT
G.QBOFM
SATA2_4
SATA2_3
SATA2_2
SATA2_5
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
1
7
SATA2_1
№ контакта Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
