- 15 -
Инсталляция аппаратного обеспечения

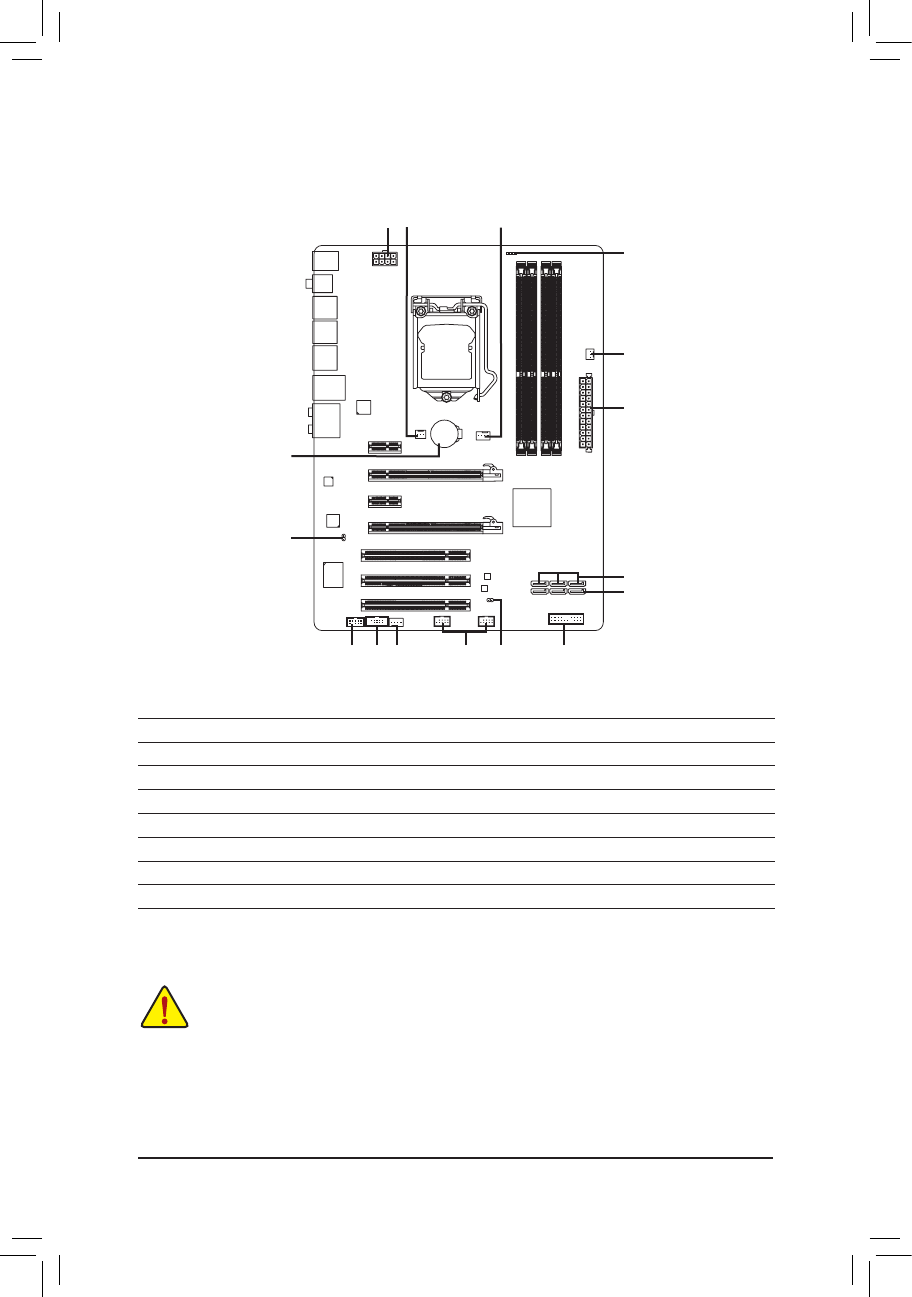

1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1
15
2
14
9
7
4
11
5
6
3
4
12
13
10
8
1)
ATX_12V _2X4
9)
F_PANEL
2)
ATX
10)
F_AUDIO
3)
CPU_FAN
11)
SPDIF_O
4)
SYS_FAN1/SYS_FAN2
12)
F_USB1/F_USB2
5)
PWR_FAN
13)
COMA
6)
BAT
14)
CLR_CMOS
7)
SATA3_0
14)
PHASE_LED
8)
SATA2_1/2/3/4/5
