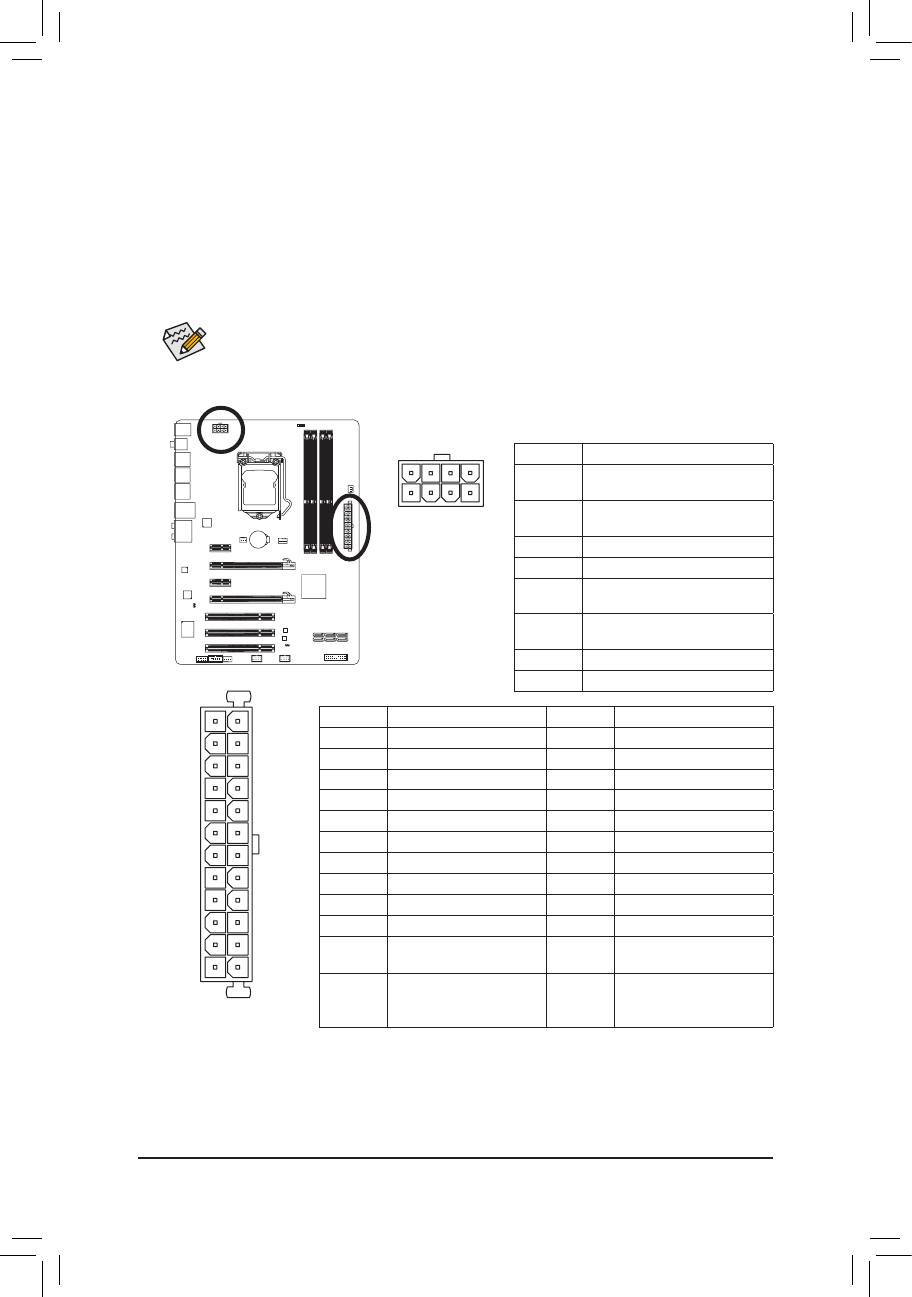

Инсталляция аппаратного обеспечения
DEBUG
PORT
G.QBOFM
13
1
24
12
ATX
ATX:
ATX_12V_2X4:
1/2) ATX_12V_2X4/ATX (8-контактный разъем питания ATX 12 В и 24-контактный
основной ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы стабильным
электропитанием необходимой мощности. Чтобы исключить риск повреждения оборудования, до подключения
кабеля питания к разъему убедитесь в том, что блок питания выключен и все устройства инсталлированы
должным образом. Разъем питания сконструирован таким образом, чтобы полностью исключить возможность
некорректного подключения к нему соответствующего кабеля блока питания. Правильно сориентируйте 24-
контактный разъем блока питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В
предназначен для питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить потребности всех
установленных в системе компонентов, желательно с небольшим запасом (например, 500-Вт
блок питания или более мощный). В противном случае работоспособность системы оказывается
нестабильной или старт компьютера вовсе невозможен.
ATX_12V_2X4
DEBUG
PORT
G.QBOFM
5
8
1
4
№ контакта Пояснения
1
GND (контакт Земля, только для
8-контактных разъемов ATX 12 В)
2
GND (контакт Земля, только для
8-контактных разъемов ATX 12 В)
3
GND (контакт Земля)
4
GND (контакт Земля)
5
+ 12 В (только для 8-контактных
разъемов ATX 12 В)
6
+12 В (только для 8-контактных
разъемов ATX 12 В)
7
+12 В
8
+12 В
№ контакта Пояснения
№ контакта Пояснения
1
3,3 В
13
3,3 В
2
3,3 В
14
-12 В
3
GND (контакт Земля)
15
GND (контакт Земля)
4
+5 В
16
PS_ON (soft On/Off)
5
GND (контакт Земля)
17
GND (контакт Земля)
6
+5 В
18
GND (контакт Земля)
7
GND (контакт Земля)
19
GND (контакт Земля)
8
Сигнал Power Good
20
-5 В
9
5VSB (сигнал stand by +5 В)
21
+5 В
10
+12 В
22
+5 В
11
+12 В (только для 24-
контактных ATX-разъемов)
23
+5 В (только для 24-
контактных ATX-разъемов)
12
3,3 В (только для 24-
контактных ATX-разъемов)
24
GND (контакт Земля, только
для 24-контактных ATX-
разъемов)
