Инсталляция аппаратного обеспечения

- 8 -

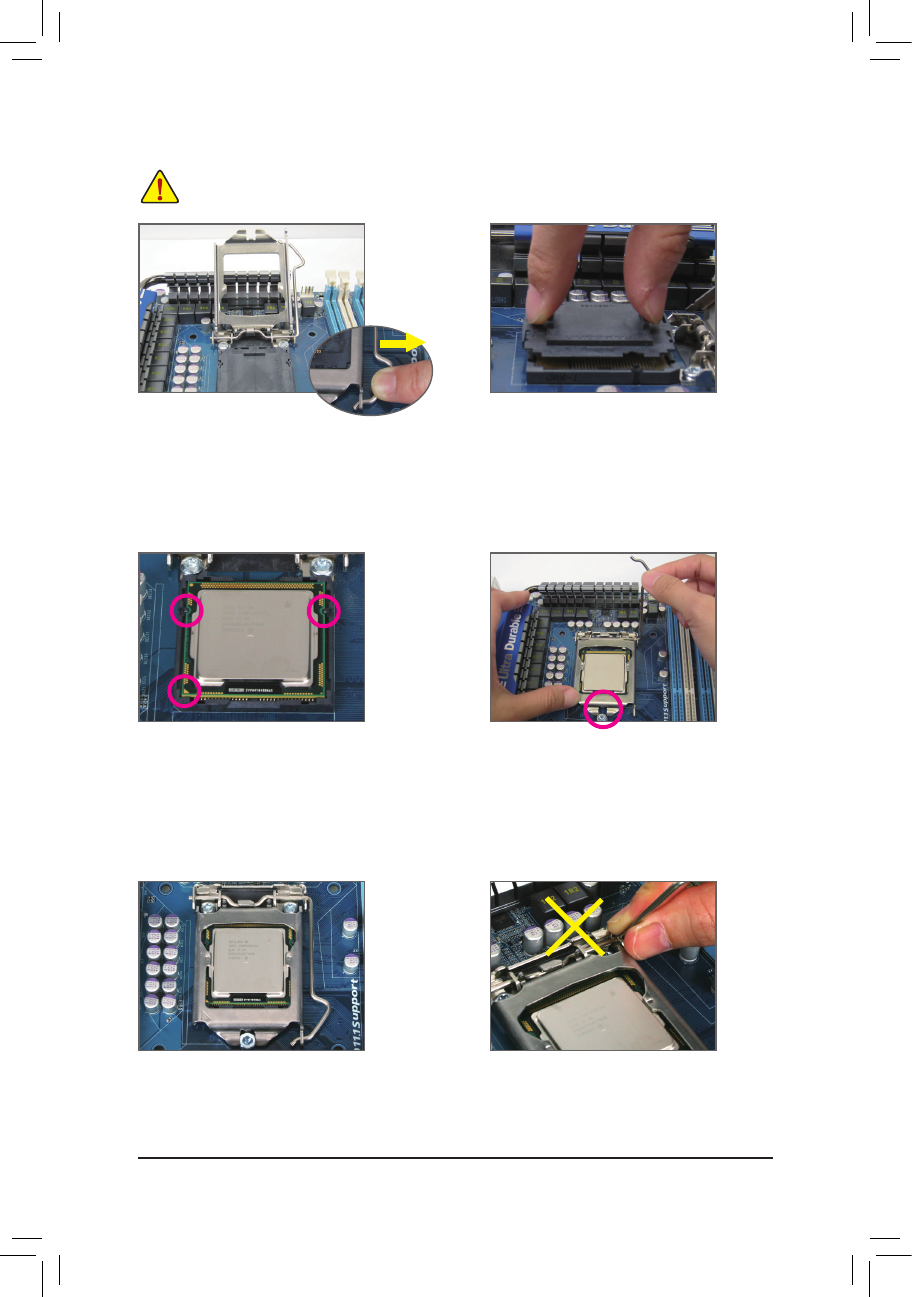

Шаг 1:

Соблюдая  осторожность,  нажмите  на  скобу,

приложив  усилие  в  направлении  системной

платы.  Отведите  скобу  в  сторону,  освободив

от  фиксатора.  Аккуратно  поднимите  вверх

скобу  вместе  с  металлической  пластиной

крепления ЦП в процессорном разъеме.

Шаг 3:

В о з ь м и т е  п р о ц е с с о р  з а  к р а я  б о л ь ш и м  и

указательным  пальцем.  Сориентируйте  ЦП

по  отношению  к  процессорному  разъему  с

учетом  ориентиров  (позиционные  ключи,

выемки  и  треугольная  метка)  и  аккуратно

установите  процессор  в  разъем  Socket  LGA

1156 на системной плате.

Шаг 5:

Опустите  и закрепите скобу  под  фиксатором.

После  выполнения  всех  перечисленных

операций ЦП и разъем Socket LGA приведены

в рабочее состояние.

Шаг 2:

Приподнимите,  а  затем  удалите  защитную

пластиковую крышку, удерживая ее большим

и  указательным  пальцем  за  выступы.  Не

касайтесь группы контактов на процессорном

разъеме.  Соблюдайте  меры  безопасности,

всегда  устанавливайте  на  место  защитную

крышку после процедуры демонтажа ЦП.

Шаг 4:

После  того,  как  ЦП  установлен  должным

образом,  удерживайте  процессор  в  разъеме,

слегка  касаясь  одной  рукой  металлической

к р ы ш к и .   С в о б о д н о й   р у к о й   о п у с т и т е

металлическую  пластину  крепления  вниз  до

соприкосновения с корпусом ЦП.

Примечание:

Выполняя манипуляции со скобой, следите за

тем, чтобы рычаг не смещался по отношению

к направляющим.

B.  Пошаговая инструкция для корректной установки ЦП на системную плату

Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите

ПК и отсоедините силовой кабель от блока питания.
