- 23 -
Инсталляция аппаратного обеспечения

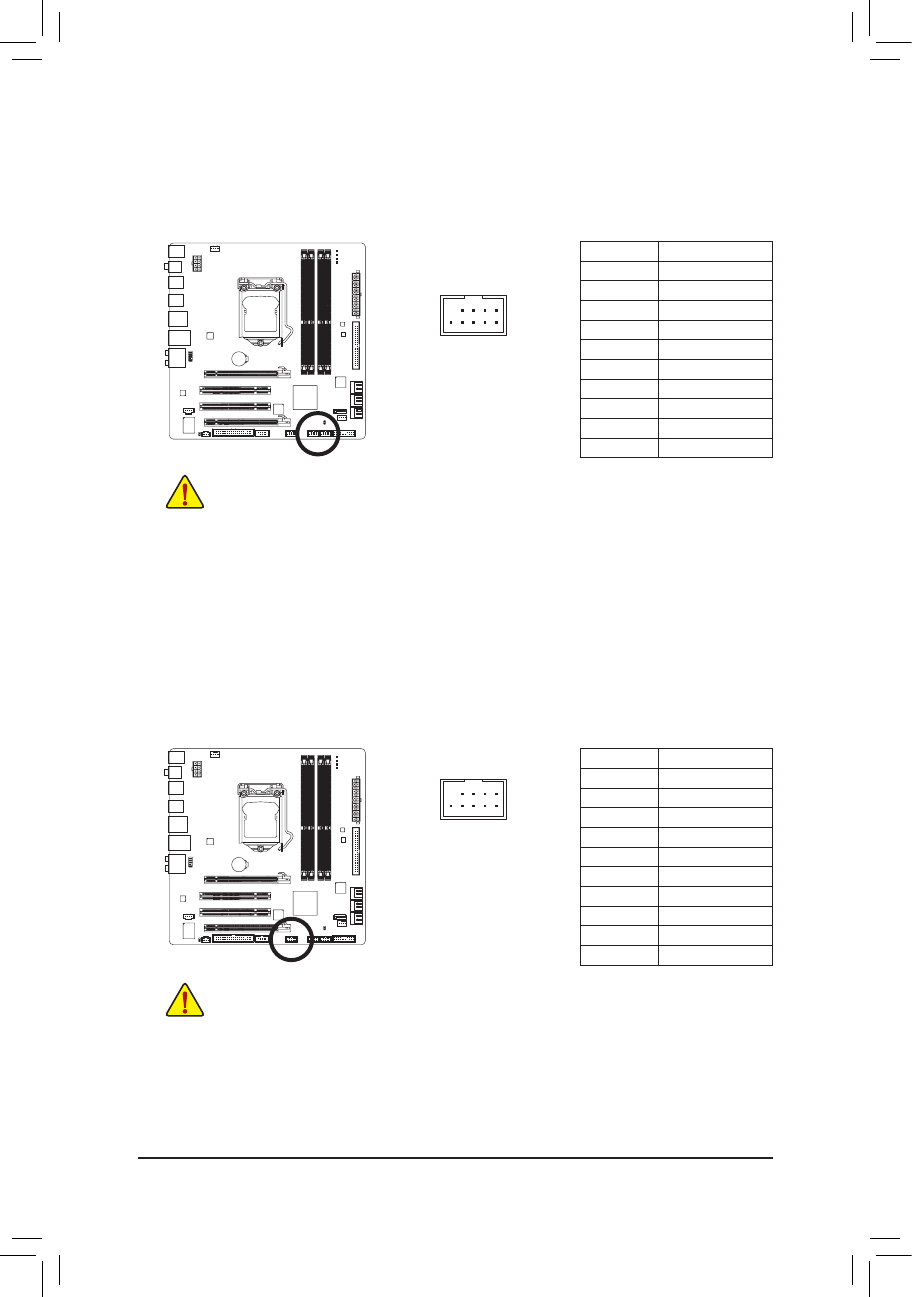

15) F_USB1/F_USB2 (Разъем USB, колодка Синего цвета)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
IEEE 1394 на выносных планках.
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
16) F1_1394 (Разъем IEEE 1394a, колодка Cерого цвета)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394 на
системной плате
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
•
Для того чтобы выполнить соединение IEEE 1394-устройства с ПК, сначала подключите
интерфейсный кабель к компьютеру, а затем к устройству. Заранее позаботьтесь о
надежности соединения.
G.QBOFM
10
9
2
1
G.QBOFM
10
9
2
1
№ контакта Пояснения
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (заземление)
8
GND (заземление)
9
No Pin
10
NC
№ контакта Пояснения
1
TPA+
2
TPA-
3
GND (заземление)
4
GND (заземление)
5
TPB+
6
TPB-
7
Power (12V)
8
Power (12V)
9
No Pin
10
GND (заземление)
