Инсталляция аппаратного обеспечения
1
2
9
10
1

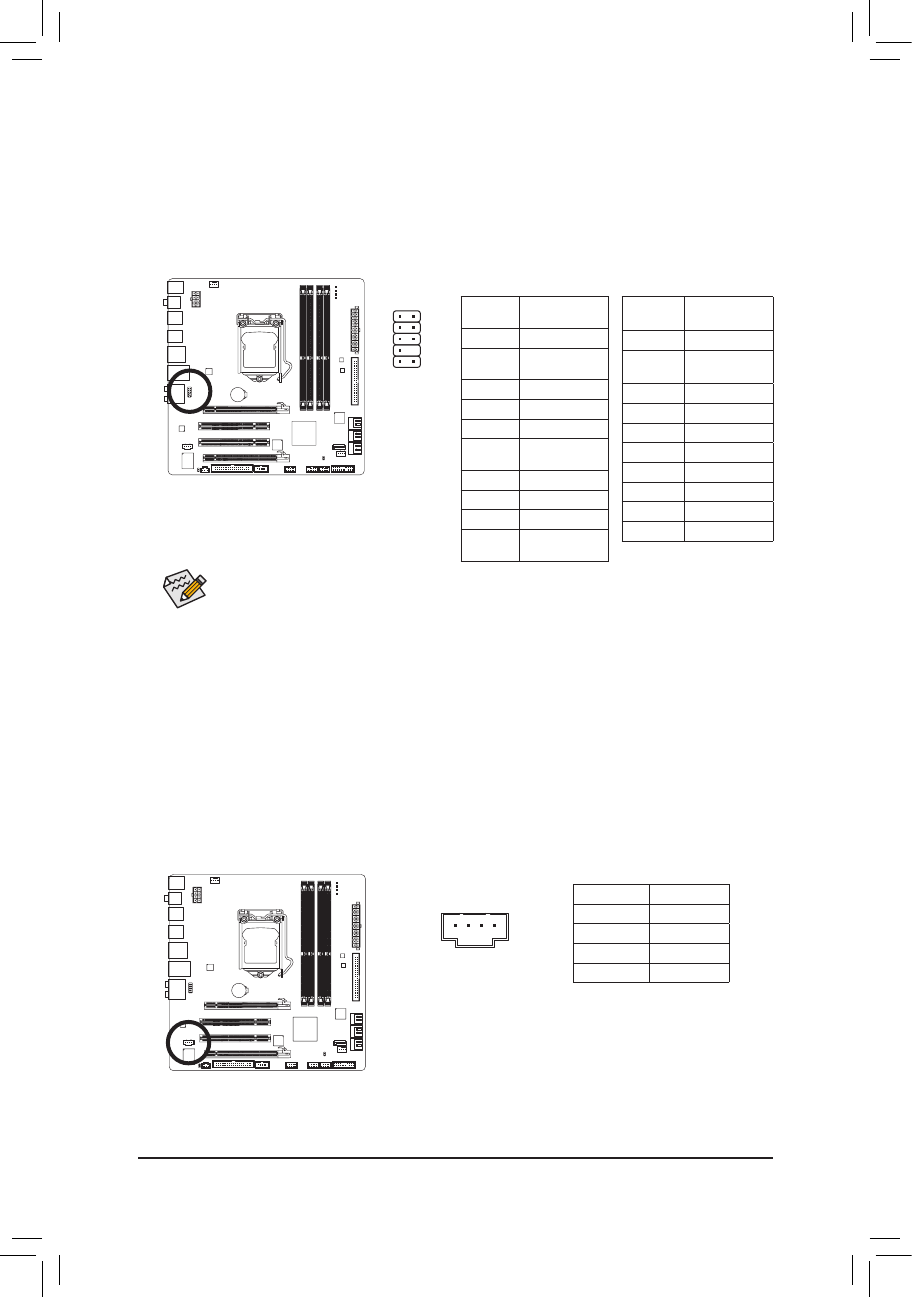

11) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High Пояснения
audio (HD) and AC'97 и предназначена для подключения аудиосистемы ПК. Выполняя процедуру
подключения, соблюдайте полярность,следуя инструкции. Некорректное подключение компонентов
влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях даже выход ее из
строя.
12) CD_IN (Разъем CD In, колодка Черного цвета)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
•
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с AC'97-аудиоподсистемой обратитесь за дополнительной
информацией к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
•
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели
системного блока. Если требуется активировать режим Mute (Временное отключение
аудиосигнала) для задней панели обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы" (только для шасси с фронтальной панелю HD Audio). "
•
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
№ контакта Пояснения
1
CD-L
2
GND
3
GND
4
CD-R
Для фронтальной панели
HD Audio:
Для фронтальной панели
AC'97 Audio:
№
контакта
Пояснения
1
MIC2_L
2
GND
(заземление)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND
(заземление)
7
FAUDIO_JD
8
No Pin
9
LINE2_L
10
GND
(заземление)
№
контакта
Пояснения
1
MIC
2
GND
(заземление)
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
No Pin
9
Line Out (L)
10
NC
