Hardware Installation
1-10 Internal Connectors
Read the following guidelines before connecting external devices:
•
First make sure your devices are compliant with the connectors you wish to connect.
•
Before installing the devices, be sure to turn off the devices and your computer. Unplug the
power cord from the power outlet to prevent damage to the devices.
•
After installing the device and before turning on the computer, make sure the device cable has
been securely attached to the connector on the motherboard.
4
2
3
11
4
18
17
7
16
12
6
15
9
8
4
14
2
1
19
13
5

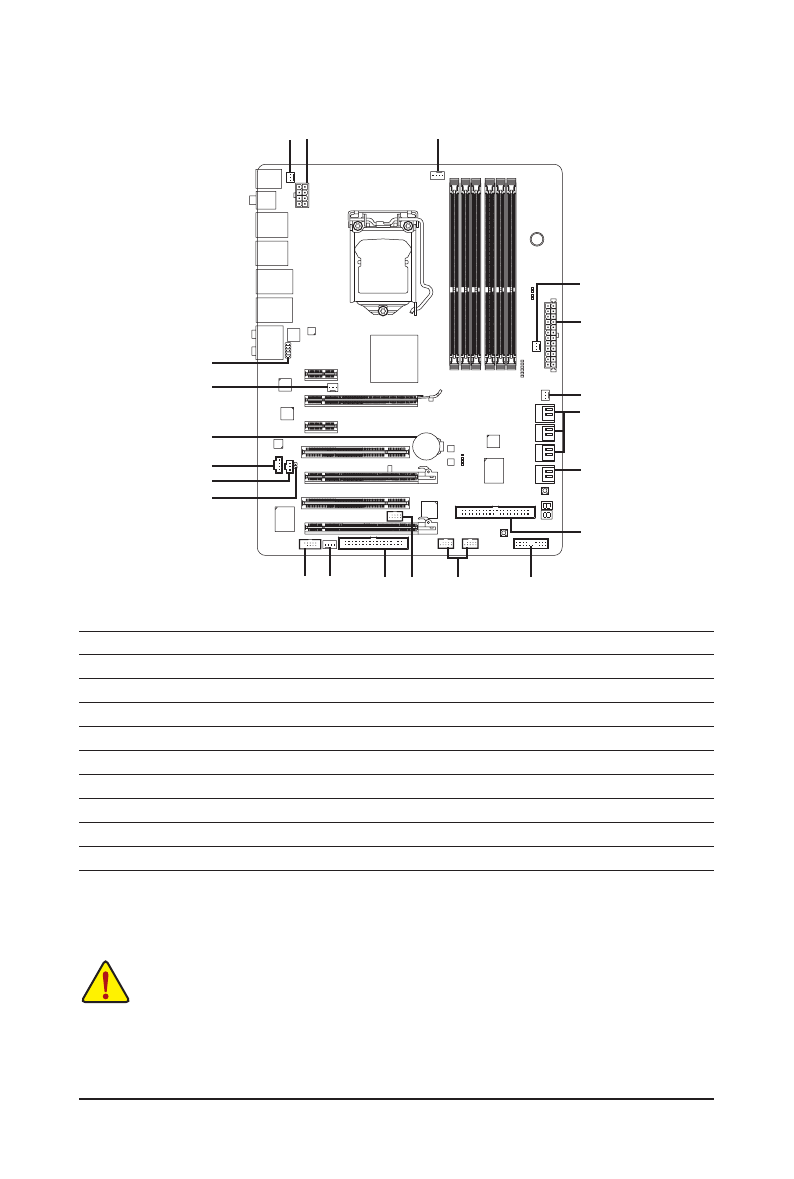

1)
ATX_12V_2X
2)
ATX
3)
CPU_FAN
4)
SYS_FAN1/2/3
5)
PWR_FAN
6)
PCH_FAN
7)
FDD
8)
IDE
9)
SATA2_0/1/2/3/4/5
10)
GSATA3_6/7
11)
F_PANEL
12)
F_AUDIO
13)
CD_IN
14)
SPDIF_I
15)
SPDIF_O
16)
F_USB1/F_USB2
17)
F_1394
18)
COMA
19)
BAT
10
