Hardware Installation

- 24 -

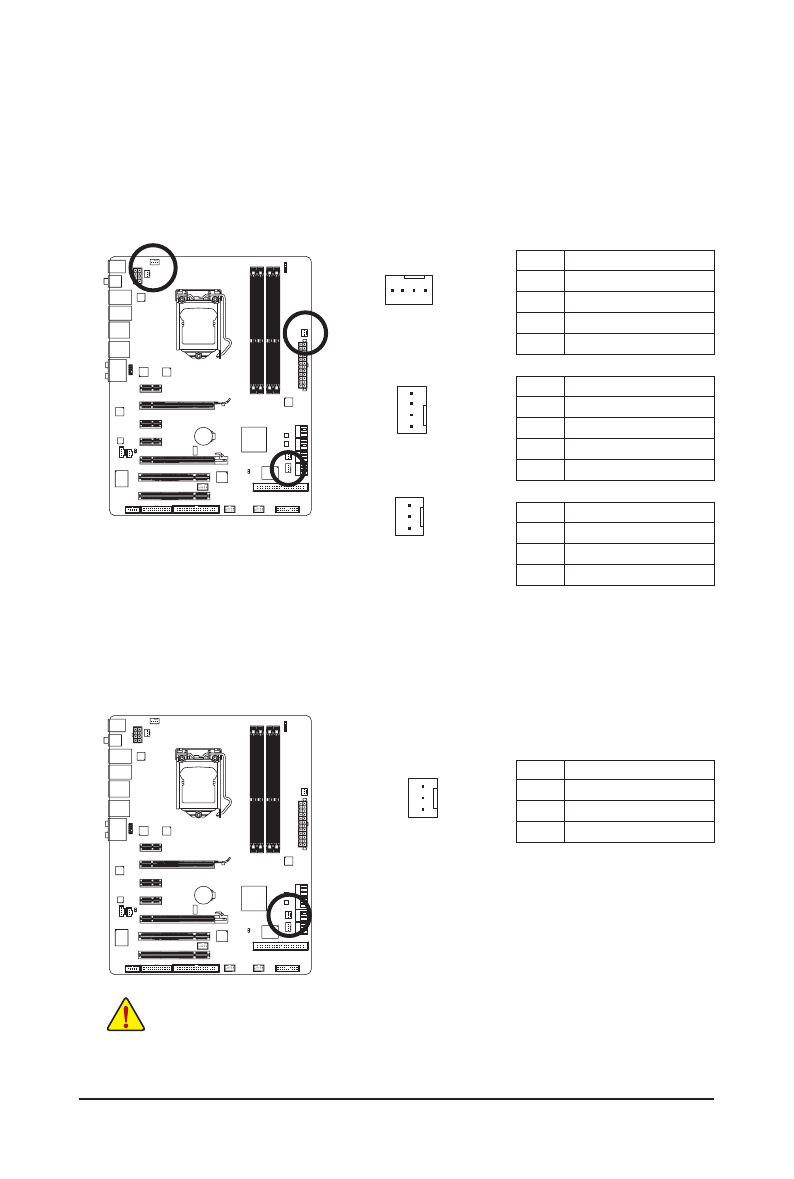

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Fan Headers)



The  motherboard  has  a  4-pin  CPU  fan  header  (CPU_FAN),  a  4-pin  (SYS_FAN2)  and  a  3-pin  (SYS_
FAN1)  system  fan  headers,  and  a  3-pin  power  fan  header  (PWR_FAN).  Most  fan  headers  possess  a
foolproof insertion design. When connecting a fan cable, be sure to connect it in the correct orientation
(the black connector wire is the ground wire). The motherboard supports CPU fan speed control, which
requires the use of a CPU fan with fan speed control design. For optimum heat dissipation, it is recom-
mended that a system fan be installed inside the chassis.

  Be  sure  to  connect  fan  cables  to  the  fan  headers  to  prevent  your  CPU,  Chipset  and  system

from overheating.  Overheating  may result in damage to the CPU/Chipset or the system  may

hang.

  These  fan  headers  are  not  configuration  jumper  blocks.  Do  not  place  a  jumper  cap  on  the

headers.

CPU_FAN:

Pin No.  Definition

  1

GND

  2

+12V / Speed Control

  3

Sense

  4

Speed Control

SYS_FAN2:

Pin No.  Definition

  1

GND

  2

+12V / Speed Control

  3

Sense

  4

Reserve

SYS_FAN1/PWR_FAN:

Pin No.  Definition

  1

GND

  2

+12V

  3

Sense

Pin No.  Definition

  1

GND

  2

+12V

  3

NC

6)  PCH_FAN (Chipset Fan Header)



Connect  the  Chipset  fan  cable  to  this  header.  The  fan  header  has  a  foolproof  insertion  design.  When
connecting a fan cable, be sure to connect it in the correct orientation. Most fans are designed with color-
coded power connector wires. A red power connector wire indicates a positive connection and requires a
+12V voltage. The black connector wire is the ground wire.

1

1

CPU_FAN

SYS_FAN2

SYS_FAN1/PWR_FAN

G.QBOFM

G.QBOFM

1

1
