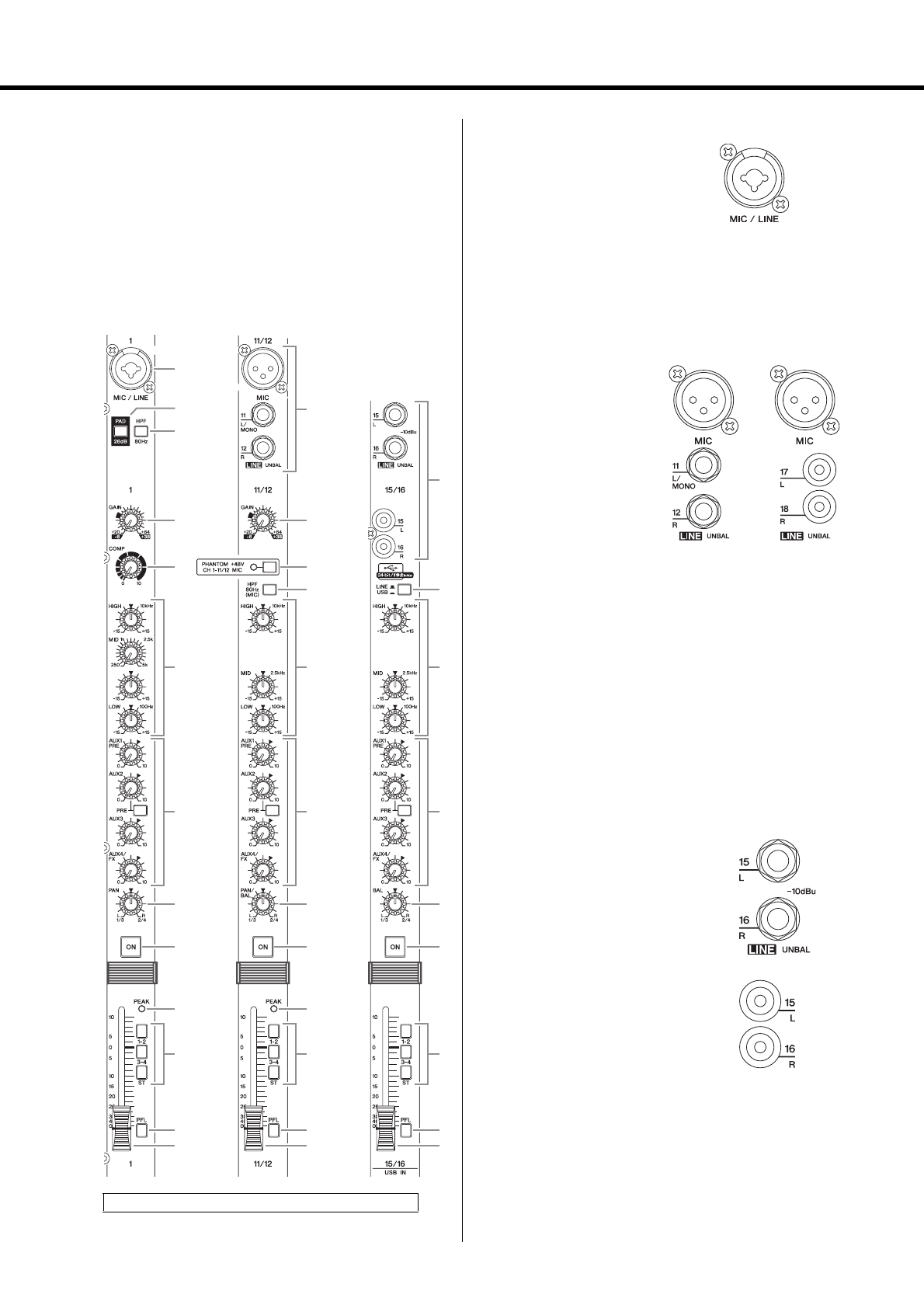

Органы управления и разъемы
Руководство пользователя MG20XU/MG20/MG16XU/MG16/MG12XU/MG12
16
Блок входных каналов
q
Гнезда моновхода
•
[MIC/LINE]:
можно подключить разъемы типа XLR и
разъемы для наушников. Подсоедините микрофо-
ны и/или инструменты, которые планируется
использовать.
w
Гнезда моно-/стереовхода
•
[MIC]:
сбалансированные входные гнезда для микрофона
типа XLR (1: заземление, 2: плюс, 3: минус)
•
[LINE (L/MONO, R)]:
несбалансированные л инейные
гнезда стереовыхода для наушников
(несбалансированные гнезда для наушников и
гнезда с тереовхода с контактами RCA на моделях
MG20XU/ MG20)
ПРИМЕЧАНИЕ
На каждом канале можно использовать гнездо для наушников
или гнездо с контактами RCA, но не оба гнезда одновременно.
e
Гнезда стереовхода
•
LINE [L, R]:
гнезда стереовхода (несбалансированный
вход) для подключения линейных инструментов,
таких как электрические клавишные инструменты
и аудиооборудование. Предлагаются гнезда двух
типов: для наушников и с контактами RCA.
ПРИМЕЧАНИЕ
На каждом канале можно использовать гнездо для наушников
или гнездо с контактами RCA, но не оба гнезда одновременно.
При ис пользовании обоих гнезд будет работать только гнездо
для наушников.
!7
!6
!7
!6
!7
!6
!4
!3
!2
!3
!2
t
o
i
!3
!2
u
y
y
q
t
r
!5
!4
!5
!5
!5
!5
!1
!1
!1
!0
!0
w
!0
e
Каналы
моновхода
1 – 12
(MG20XU/MG20)
1 – 8
(MG16XU/MG16)
1 – 4
(MG12XU/MG12)
Каналы моно-/
стереовхода
13/14 – 19/20
(MG20XU/MG20)
9/10 – 11/12
(MG16XU/MG16)
5/6 – 7/8
(MG12XU/MG12)
Каналы
стереовхода
13/14 – 15/16
(MG16XU/MG16)
9/10 – 11/12
(MG12XU/MG12)
MG16XU
MG20XU/MG20: 1 – 12
MG16XU/MG16: 1 – 8
MG12XU/MG12: 1 – 4
MG20XU/MG20:
13/14 – 19/20
MG16XU/MG16:
9/10 – 11/12
MG12XU/MG12:
5/6 – 7/8
MG20XU/MG20
MG16XU/MG16
MG12XU/MG12
MG20XU
MG20
Для наушников
MG16XU/MG16: 13/14 – 15/16
MG12XU/MG12: 9/10 – 11/12
RCA
MG16XU/MG16: 13/14 – 15/16
MG12XU/MG12: 9/10 – 11/12
Характеристики
