Инсталляция аппаратного обеспечения
- 14 -
9
1
10
2

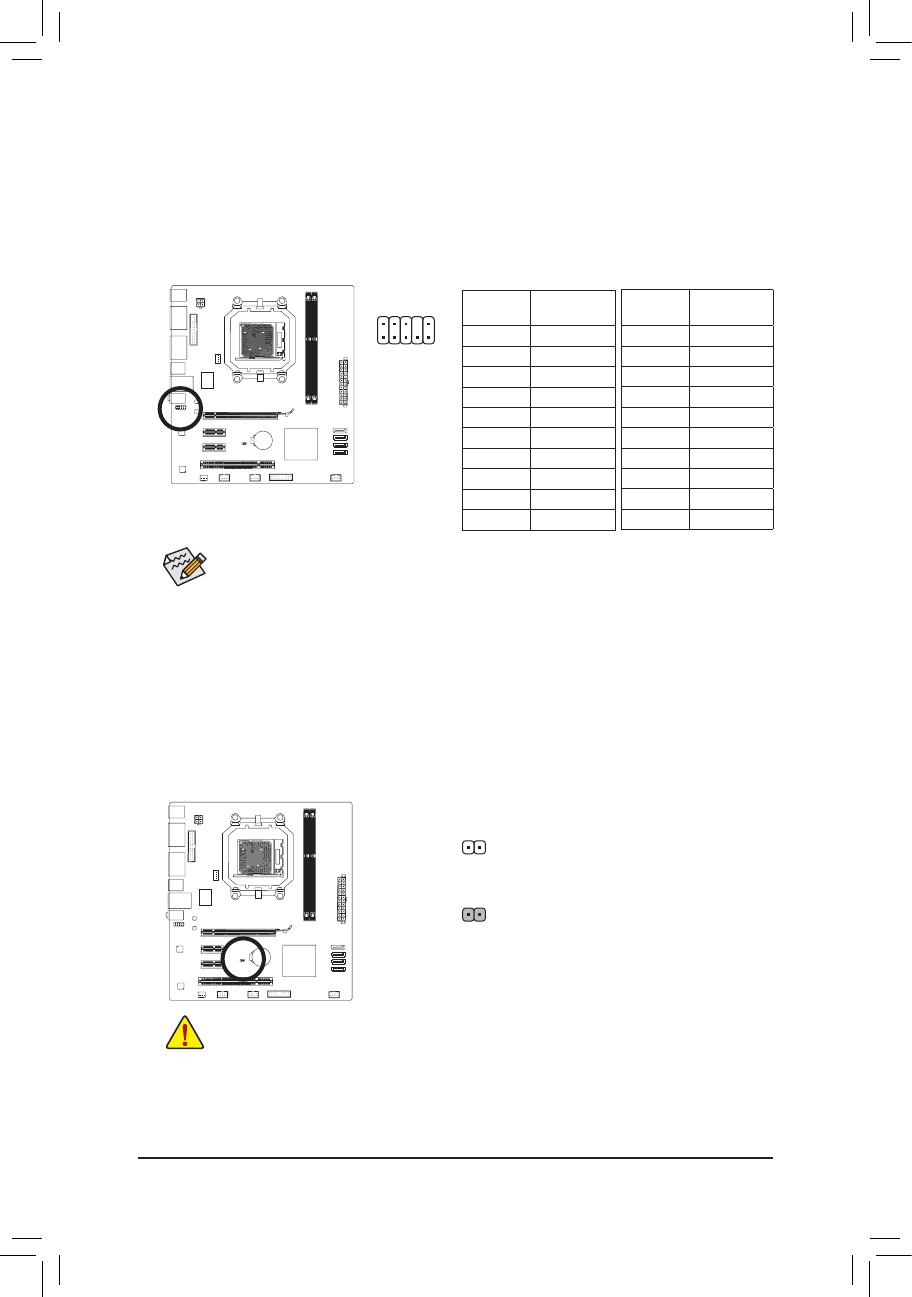

9) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High
Definition audio (HD) и AC'97, и предназначена для подключения аудиомодуля ПК. Выполняя
процедуру подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
Для фронтальной панели
HD Audio:
Для фронтальной панели
AC'97 Audio:
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса HD Au
-
•
dio.
Звуковой сигнал будет подаваться на фронтальную и заднюю панель компьютера
•
одновременно.
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается от
•
стандартной. Для получения информации о конфигурировании аудиомодуля обратитесь к
изготовителю корпуса.
Нумерация
контактов
Пояснения
1
MIC
2
GND
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
No Pin
9
Line Out (L)
10
NC
Нумерация
контактов
Пояснения
1
MIC2_L
2
GND
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND
7
FAUDIO_JD
8
No Pin
9
LINE2_L
10
GND
10) CLR_CMOS (Перемычка Clearing CMOS)
С помощью перемычки Clearing CMOS можно очистить содержимое параметров CMOS, в
частности вернуть параметры BIOS к заводским установкам по умолчанию. Для очистки
содержимого CMOS замкните накоротко два контакта в течение нескольких секунд с помощью
перемычки или металлического предмета, например, отвертки.
Чтобы исключить риск повреждения оборудования, до начала процедуры очистки содержимого
•
CMOS выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры очистки CMOS, перед включением ПК убедитесь в том, что перемычка
•
удалена. Невыполнение этого требования может вывести системную плату из строя.
После повторного старта системы, встроенными средствами BIOS Setup загрузите заводские
•
установки по умолчанию, выбрав меню
Load Optimized Defaults
, или вручную сконфигурируйте
параметры BIOS (информация о конфигурировании BIOS приведена в Главе 2, BIOS Setup).
Перемычка отсутствует: По умолчанию
Контакты замкнуты: Очистка содержимого CMOS
