Инсталляция аппаратного обеспечения
- 12 -

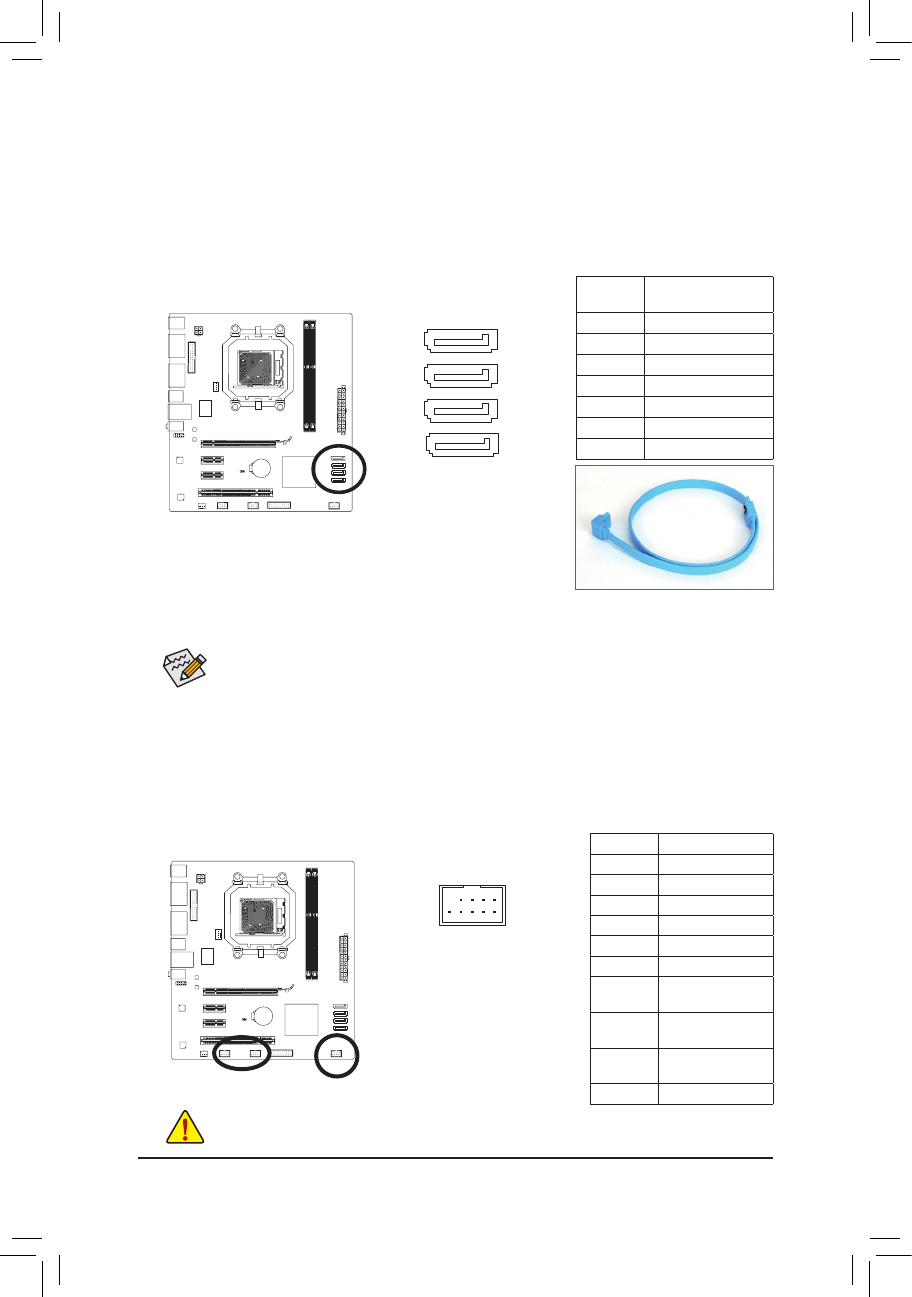

6) SATA2_0/1/2/3 (пропускная способность SATA-интерфейса 3 Гбит/с)
Разъем SATA соответствует спецификации SATA спецификации 2.0 совместим со стандартом
SATA 1.0 (пиковая пропускная способность 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-
разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер чипсета
NVIDIA
®
GeForce 7025/nForce 630a предоставляет возможность организовать для дисковой
подсистемы RAID-массив уровня RAID 0, RAID 1, RAID 5, RAID 10 и JBOD. Дополнительная
информация о конфигурировании RAID-массива размещена в Главе 4, "Конфигурирование SATA
жестких дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлено более двух дисков их общее количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется три накопителя. Общее
•
количество жестких дисков в системе не должно быть четным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя.
•
DEBUG
PORT
G.QBOFM
7
1
SATA2_3
SATA2_2
DEBUG
PORT
G.QBOFM
7
1
SATA2_1
DEBUG
PORT
G.QBOFM
7
1
SATA2_0
DEBUG
PORT
G.QBOFM
7
1
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
7) F_USB1/F_USB2/F_USB3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Чтобы исключить риск повреждения оборудования, перед тем как устанавливать выносную
планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от блока питания.
DEBUG
PORT
G.QBOFM
10
9
2
1
Нумерация
контактов
Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
№ контакта Пояснения
1
Питание (5 В)
2
Питание (5 В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (контакт
Земля)
8
GND (контакт
Земля)
9
Контакт
отсутствует
10
NC
