Инсталляция аппаратного обеспечения
- 10 -

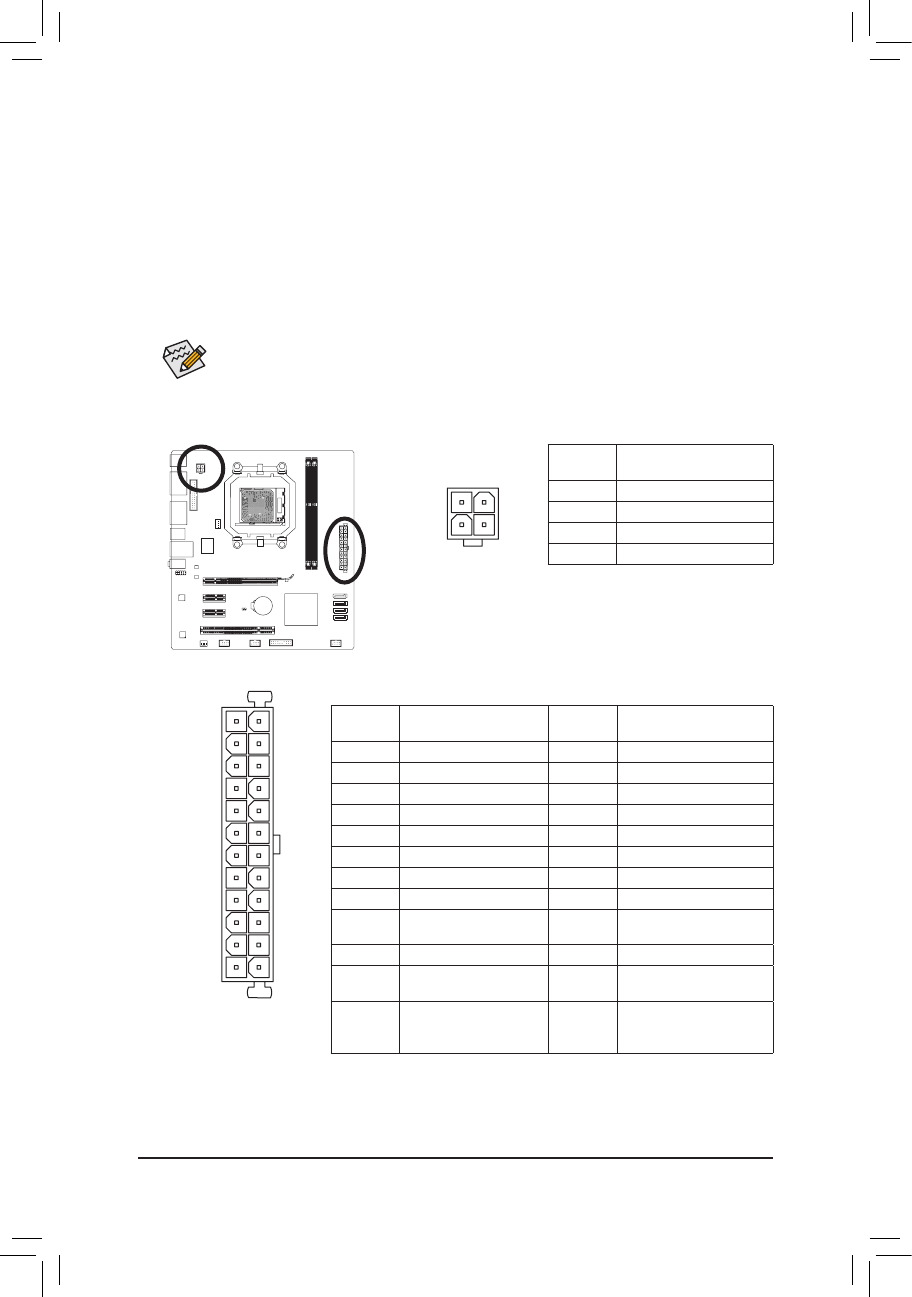

ATX:
1/2) ATX_12VATX (4-контактный разъем питания 12 В и 24-контактный основной ATX-
разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
ATX_12V
2
1
4
3
ATX_12V:
DEBUG
PORT
G.QBOFM
1
12
24
13
ATX
Нумерация
контактов
Пояснения
1
GND - контакт Земля
2
GND - контакт Земля
3
+12 В
4
+12 В
Нумерация
контактов
Пояснения
Нумерация
контактов
Пояснения
1
3,3 В
13
3,3 В
2
3,3 В
14
-12 В
3
GND - контакт Земля
15
GND - контакт Земля
4
+5 В
16
PS_ON (soft On/Off)
5
GND - контакт Земля
17
GND - контакт Земля
6
+5 В
18
GND - контакт Земля
7
GND - контакт Земля
19
GND - контакт Земля
8
Power Good
20
-5 В
9
5VSB (сигнал stand by +5
В)
21
+5 В
10
+12 В
22
+5 В
11
+ 1 2 В ( т о л ь к о д л я 2 4 -
контактных ATX-разъемов)
23
+ 5 В ( т о л ь к о д л я 2 4 -
контактных ATX-разъемов)
12
3 , 3 В ( т о л ь к о д л я 2 4 -
контактных ATX-разъемов)
24
G N D - к о н т а к т " З е м л я "
(только для 24-контактных
ATX-разъемов)
