- 21 -

Hardware Installation

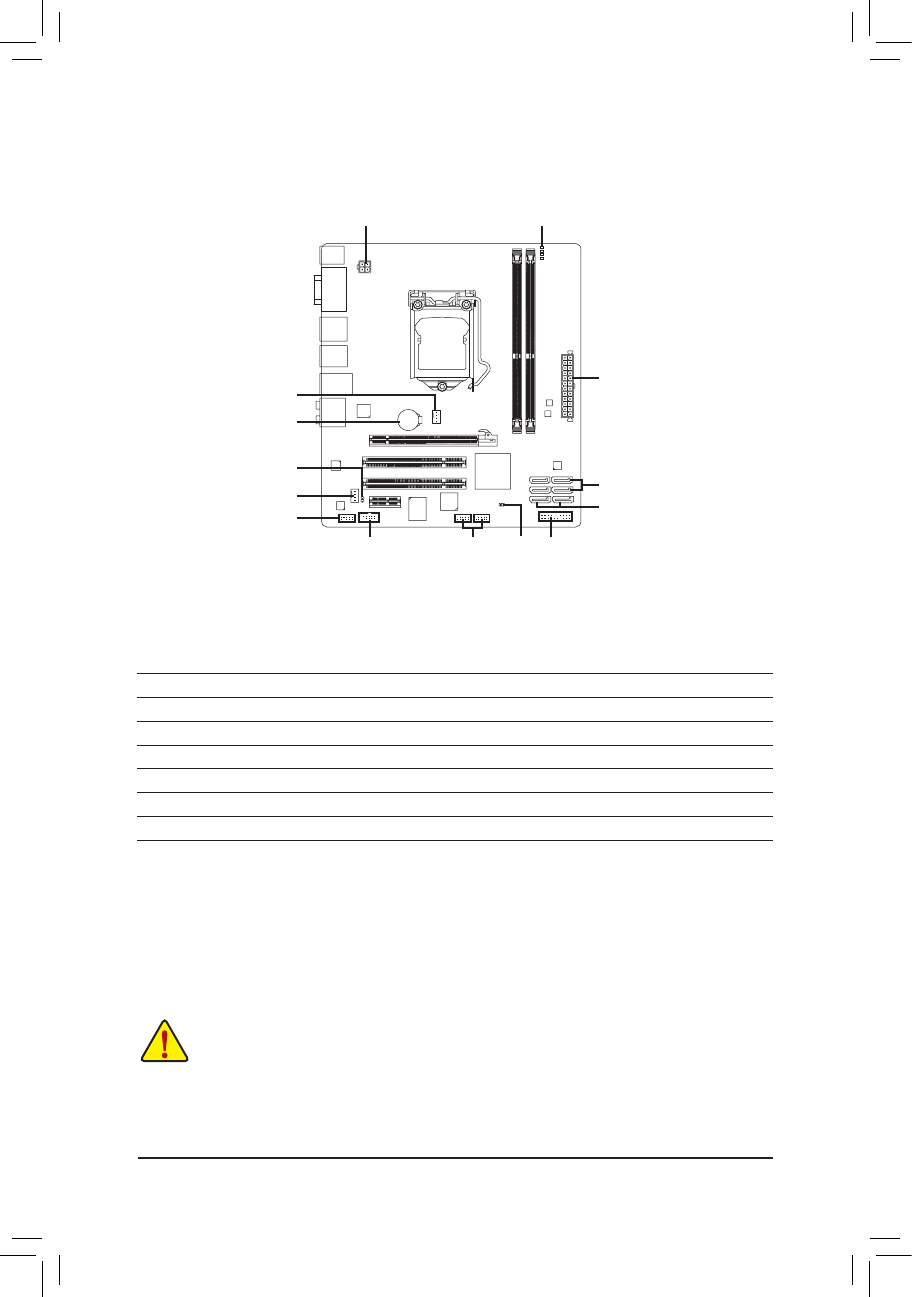

1-7  Internal Connectors

Read the following guidelines before connecting external devices:

•

First make sure your devices are compliant with the connectors you wish to connect.

•

Before  installing  the  devices,  be  sure  to  turn  off  the  devices  and  your  computer.  Unplug  the
power cord from the power outlet to prevent damage to the devices.

•

After installing the device and before turning on the computer, make sure the device cable has
been securely attached to the connector on the motherboard.

1

2

11

12

9

6

3

4

7

8

13

1)

ATX_12V

8)

F_PANEL

2)

ATX

9)

F_AUDIO

3)

CPU_FAN

10)

SPDIF_O

4)

SYS_FAN

11)

F_USB1/F_USB2

5)

BAT

12)

COM

6)

GSATA3_4/5

13)

CLR_CMOS

7)

SATA2_0/1/2/3

14)

PHASE LED

5

10

14
