Инсталляция аппаратного обеспечения
DEBUG
PORT
G.QBOFM
10
9
2
1
10
9
2
1

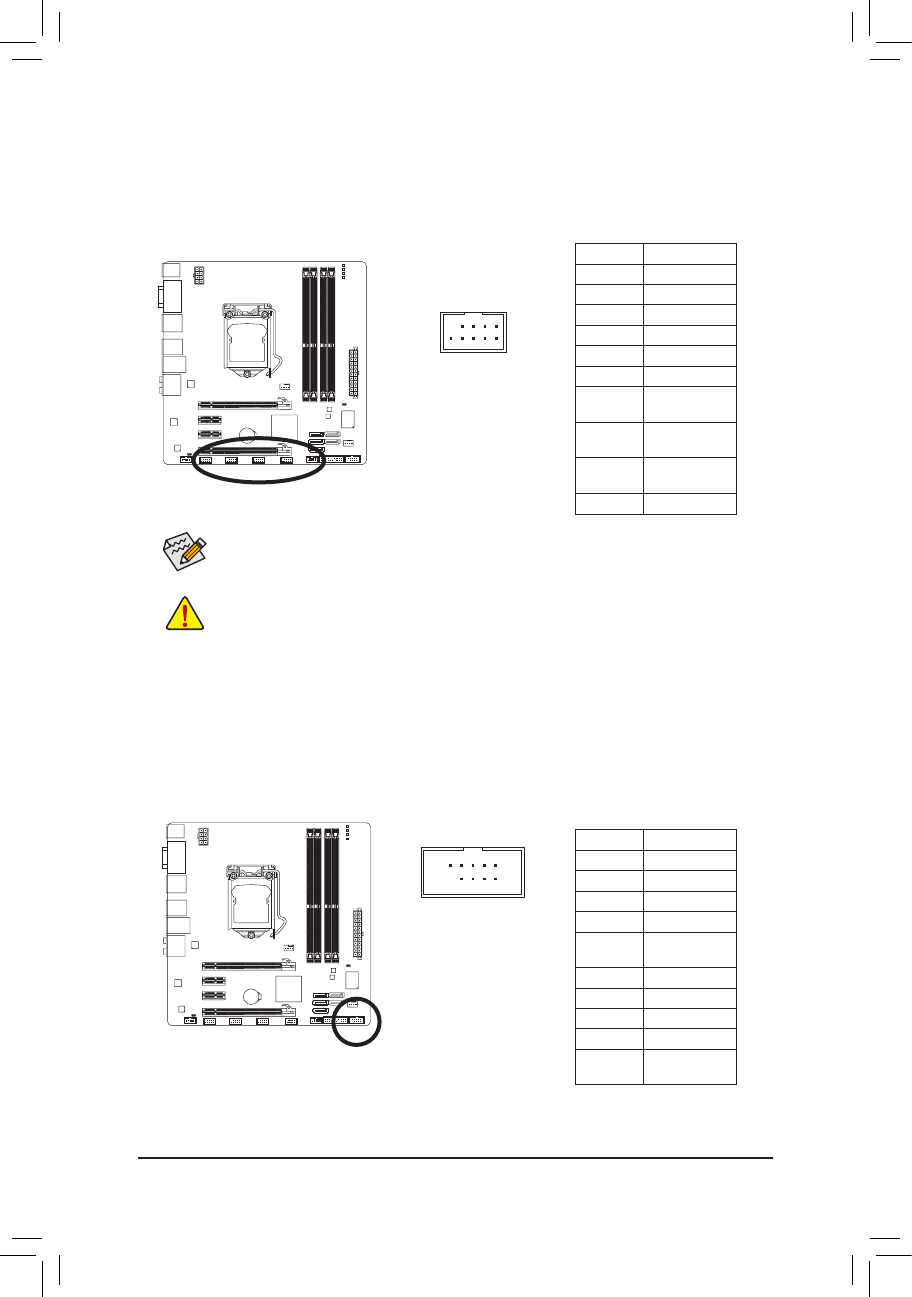

12) COM (Разъем последовательного COM-порта)
Разъем COM на системной плате предназначен для подключения последовательного COM-порта
(факультативная поставка на выносной планке). По вопросам приобретения выносных планок
обратитесь к локальному дилеру.
11) F_USB1/2/3/4/5 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте к USB-разъемам на системной плате 10-контактные разъемы портов
•
IEEE 1394 на выносных планках.
Чтобы исключить риск повреждения оборудования, перед тем как устанавливать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
Когда компьютер переходит в состояние S4/S5 (режим сна/программное отключение),
USB-порты подключенные к разъему F_USB1 способны обеспечить подзарядку мобильных
устройств (фирменная функция GIGABYTE ON/OFF Charge).
№ контакта Пояснения
1
Питание (5 В)
2
Питание (5 В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (контакт
Земля)
8
GND (контакт
Земля)
9
Контакт
отсутствует
10
NC
№ контакта Пояснения
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND (контакт
Земля)
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
Контакт
отсутствует
