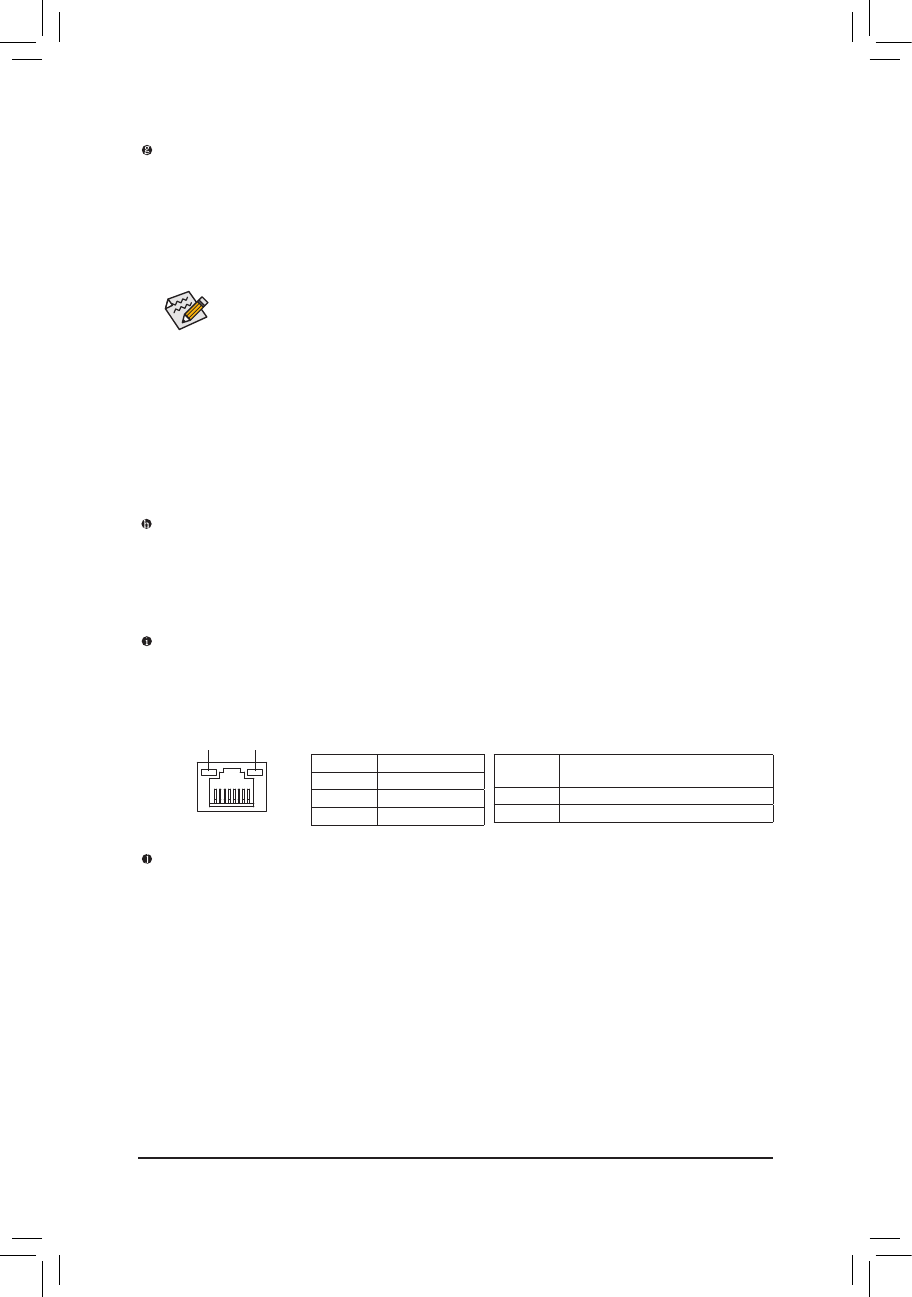

- 14 -
Инсталляция аппаратного обеспечения
После подсоединения устройства к DisplayPort убедитесь, что интерфейсом для передачи звука
по умолчанию назначен DisplayPort. В зависимости от установленной на ПК операционной
системы процедура настройки может отличаться. Например, для ПК под управлением ОС
Windows 7, выберете Старт>Панель управления>Звуки и Аудиоустройства>Воспроизведение и
выберите DisplayPort. Советуем также ознакомиться с рекомендациями по настройке HDMI-порта
(см. предыдущую страницу).
Встроенная графика и двухмониторные конфигурации:
Системная плата оснащена тремя портами для вывода видеоизображения: D-Sub, DVI-D и HDMI.
Двухмониторные конфигурации поддерживаются средствами установленной на ПК операционной
системы, и не поддерживаются средствами BIOS Setup или POST-процедурой.
(Примечание)
Порт DVI-D не поддерживает D-Sub соединение через адаптер.
DisplayPort
(Примечание)
DisplayPort - технология нового поколения для передачи высококачественного видео и звука, с
поддержкой двунаправленной передачи звука. DisplayPort поддерживает оба механизма защиты
контента DPCP и HDCP. С помощью этого порта могут быть подсоединены аудио и видео
устройства с поддержкой технологии DisplayPort. DisplayPort способен передавать видеопоток
в разрешении 2560х1600p, для вывода изображения в таком разрешении на экран необходимо
чтобы монитор или телевизор поддерживали это разрешение.
Порт eSATA (3 Гбит/с)
Этот порт соответствует спецификации SATA II, совместим со стандартом SATA (пропускная
способность до 3 Гбит/с и 1,5 Гбит/с соответственно) и предназначен для подключения внешних
SATA-накопителей. Чипсет Intel H67 Express поддерживает функцию RAID. Рекомендации
п о к о н ф и г у р и р о в а н и ю н а к о п и т е л е й в с о с т а в е R A I D - м а с с и в о в п р и в е д е н ы в Г л а в е 5 ,
"Конфигурирование жестких SATA-дисков".
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Порт USB 3.0/2.0
Порты USB 3.0 удовлетворяют требованиям спецификации USB 3.0, обратно совместимы с
портами USB 2.0/1.1 и предназначены для подключения клавиатуры, мыши, принтера, флэш-
накопителей, а также других периферийных устройств с USB-интерфейсом.
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор активности
LAN-порта
Индикатор LAN-
соединения/Скорость
Порт LAN-интерфейса
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен 10 Мбит/с
Ак тивность
индикатора
Пояснения
Мигает
Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
* Пропускная способность LAN-соединения
