- 19 -

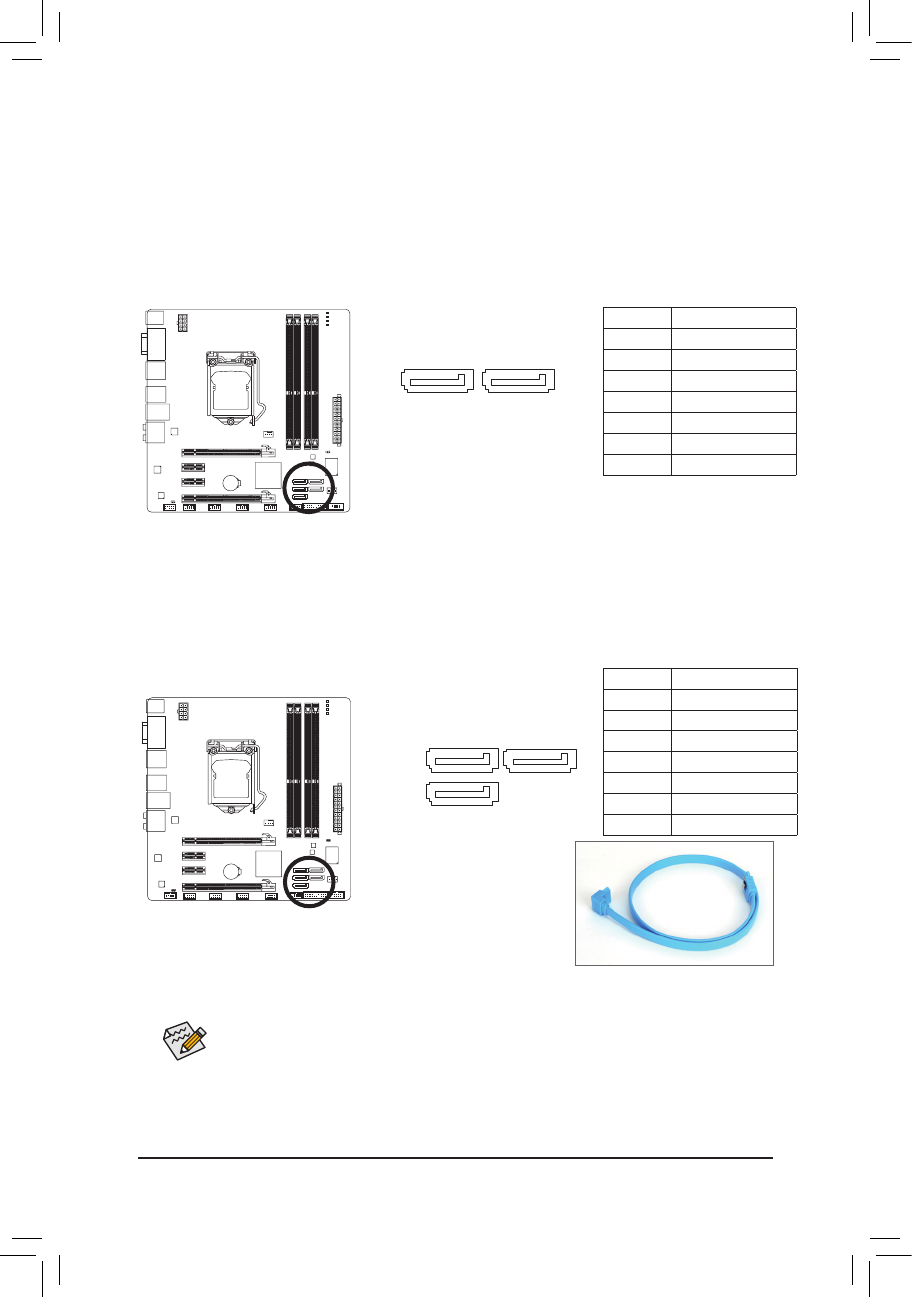

Инсталляция аппаратного обеспечения
7) Разъемы SATA2_2/3/4 (SATA 3 Гбит/с, контроллер чипсета H67)
Разъемы SATA соответствуют спецификации SATA II и удовлетворяют требованиям спецификации
SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-
разъем на плате обеспечивает подключение одного SATA-устройства. Архитектура чипсета
H67предусматривает возможность организации дисковых массивов уровней RAID 0, 1, 5 и 10.
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в системе
•
установлено более двух дисков общее их количество должно быть четным
Для организации RAID-массива уровня 5 потребуется три накопителя. Общее их количество жестких
•
дисков в системе не должно быть четным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом общее их
•
количество жестких дисков установленных в системе должно быть четным.
П о д к л ю ч и т е Г - о б р а з н ы й р а з ъ е м
интерфейсного кабеля к жесткому
SATA-диску.
DEBUG
PORT
G.QBOFM
SATA2_4
1
7
SATA2_2
DEBUG
PORT
G.QBOFM
7
DEBUG
PORT
G.QBOFM
1
SATA2_3
6) Разъемы SATA3_0/1 (SATA 6 Гбит/с, контроллер чипсета H67)
Разъем SATA соответствует спецификации SATA 3.0 и удовлетворяет требованиям спецификации
SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-
разъем на плате обеспечивает подключение одного SATA-устройства. Разъемы SATA3_0 и
SATA3_1 предназначены для организации массивов уровней RAID 0, RAID 1. Для организации
массивов RAID 5 и RAID 10 следует задействовать разъемы SATA2_2/3/4 и разъем eSATA.
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
SATA3_0
SATA3_1
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
(Примечание) Производительность дисковой подсистемы на базе RAID-массива будет зависит от быстродействия
SATA-накопителей, образующих массив (пропускная способность 6 Гбит/с или 3 Гбит/c).
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
