Hardware Installation

- 24 -

•

  A  RAID  0  or  RAID  1  configuration  requires  at  least  two

hard  drives.  If  more  than  two  hard  drives  are  to  be  used,

the total number of hard drives must be an even number.

•

  A RAID 5 configuration requires at least three hard drives.

(The  total  number  of  hard  drives  does  not  have  to  be  an

even number.)

•

  A RAID 10 configuration requires four hard drives.

Please  connect  the  L-shaped  end  of

the  SATA  cable  to  your  SATA  hard

drive.

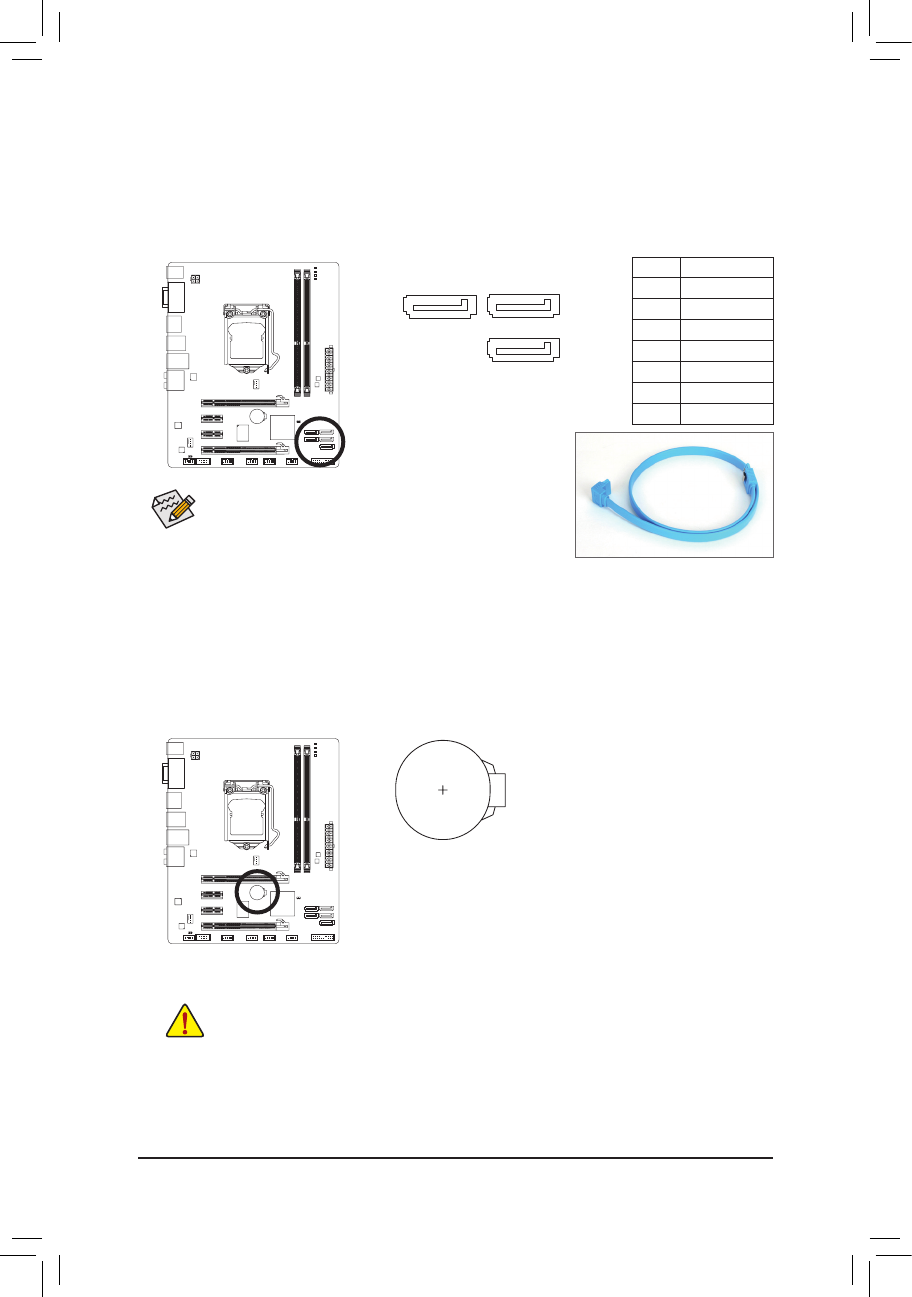

6)  SATA2_2/3/4 (SATA 3Gb/s Connectors, Controlled by H67 Chipset)

The SATA connectors conform to SATA 3Gb/s standard and are compatible with SATA 1.5Gb/s standard.
Each  SATA  connector  supports  a  single  SATA  device.  The  H67  Chipset  supports  RAID  0,  RAID  1,

RAID 5, and RAID 10. Refer to Chapter 5, "Configuring SATA Hard Drive(s)," for instructions on configur

-

ing a RAID array.

Pin No.  Definition

  1

GND

  2

TXP

  3

TXN

  4

GND

  5

RXN

  6

RXP

  7

GND

1

1

7

7

DEBUG

PORT

G.QBOFM

DEBUG

PORT

G.QBOFM

DEBUG

PORT

G.QBOFM

SATA2_2

SATA2_3

SATA2_4

7)  BAT (Battery)

The battery provides power to keep the values (such as BIOS configurations, date, and time information)

in the CMOS when the computer is turned off. Replace the battery when the battery voltage drops to a
low level, or the CMOS values may not be accurate or may be lost.

You may clear the CMOS values by removing the battery:

1.  Turn off your computer and unplug the power cord.

2.  Gently  remove  the  battery  from  the  battery  holder  and  wait  for  one

minute.  (Or  use  a  metal  object  like  a  screwdriver  to  touch  the  positive

and  negative  terminals  of  the  battery  holder,  making  them  short  for  5

seconds.)

3.  Replace the battery.

4.  Plug in the power cord and restart your computer.

•

  Always turn off your computer and unplug the power cord before replacing the battery.

•

  Replace the battery with an equivalent one. Danger of explosion if the battery is replaced with

an incorrect model.

•

  Contact the place of purchase or local dealer if you are not able to replace the battery by your-

self or uncertain about the battery model.

•

  When installing the battery, note the orientation of the positive side (+) and the negative side (-)

of the battery (the positive side should face up).

•

  Used batteries must be handled in accordance with local environmental regulations.
