Инсталляция аппаратного обеспечения
- 18 -
Для организации RAID-массива уровня 0 или 1 потребуется
•
два накопителя. Если в системе установлено более двух
дисков общее их количество должно быть четным
Для организации RAID-массива уровня 5 потребуется три
•
накопителя. Общее их количество жестких дисков в системе
не должно быть четным.
Для организации RAID-массива уровня 10 потребуется четыре
•
накопителя, при этом общее их количество жестких дисков
установленных в системе должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.

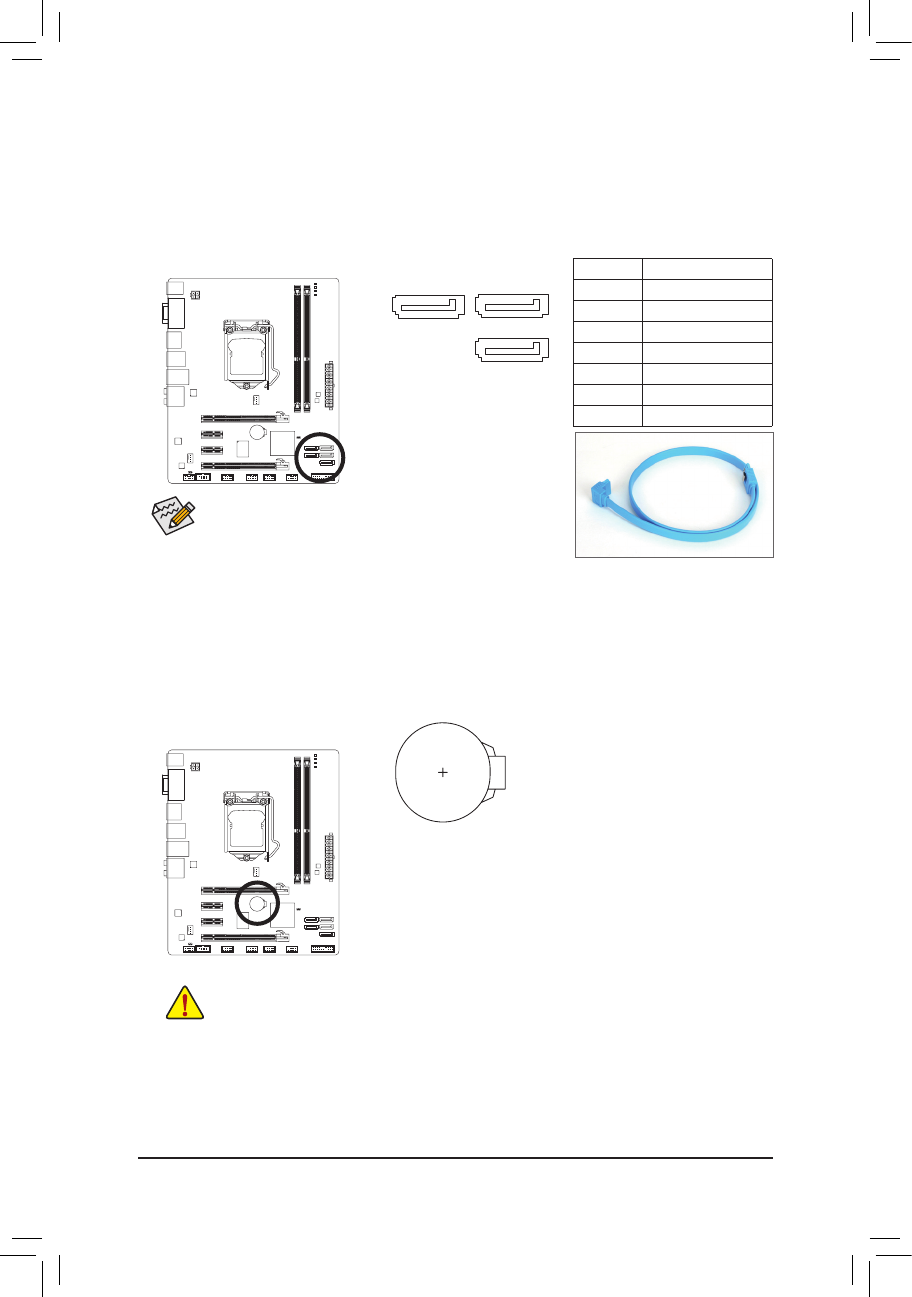

6) Разъемы SATA2_2/3/4 (SATA 3 Гбит/с, контроллер чипсета H67)
Р а з ъ е м ы S ATA с о о т в е т с т в у ю т с п е ц и ф и к а ц и и S ATA I I и у д о в л е т в о р я ю т т р е б о в а н и я м
спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый
SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Архитектура чипсета
H67предусматривает возможность организации дисковых массивов уровней: RAID 0, 1, 5 и 10.
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
1
1
7
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA2_2
SATA2_3
SATA2_4
7) BAT (Батарея)
Батарея предназначена для сохранения значений важнейших параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените
батарею, если падение напряжения достигло критичного уровня, или значения CMOS не точны,
или не могут быть сохранены.
Удалив батарею можно очистить содержимое CMOS.
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную
паузу. Еще один способ очистки содержимого CMOS - накоротко
замкнуть положительный (+) и отрицательный (-) контакты гнезда
батареи с помощью отвертки в течение 5 с.
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте
•
силовой кабель питания.
Заменяйте батарею на эквивалентную. Характеристики батареи отличные от оригинальных могут
•
привести к разрушению корпуса элемента (микровзрыву).
Если не удается достоверно определить тип батареи или ее самостоятельная замена вызывает
•
затруднения, выясните у продавца или дилера адрес сервис-центра, способного выполнить эту
операцию.
Выполняя процедуру установки батареи, соблюдайте полярность. После установки положительный
•
полюс батареи (+) должен быть обращен к пользователю).
Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
•
регулирующих органов.
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
