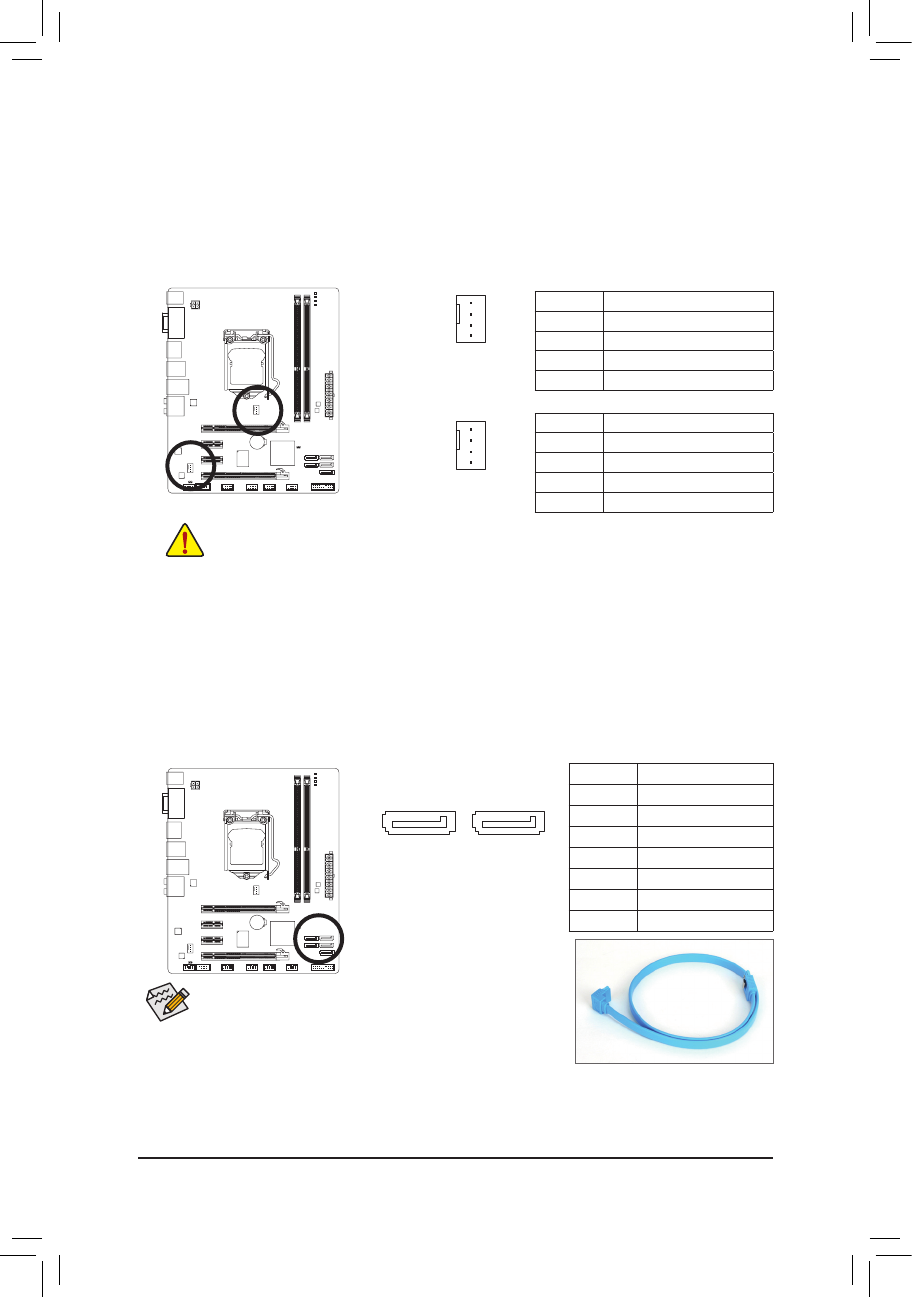

- 17 -
Инсталляция аппаратного обеспечения
3/4) Разъемы CPU_FAN/SYS_FAN для подключения вентиляторов
На системной плате установлен 4-х контактный разъем (CPU_FAN) и 4-х контактный (SYS_FAN)
для подключения вентилятора системы охлаждения ЦП и системного вентилятора. Подключая
вентиляторы к этим разъемам, соблюдайте полярность (черный провод кабеля соответствует
контакту "Земля"). Системная плата поддерживает возможность регулировки скорости вращения
вентилятора ЦП. Для обеспечения необходимого теплорассеивания рекомендуется задействовать
системный вентилятор, который выводит нагретые воздушные массы за пределы корпуса ПК.
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают надлежащий
•
теплоотвод. Помните, что перегрев процессора или чипсета может вывести эти компоненты из строя или
система будет работать нестабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте перемычки для
•
замыкания контактных групп FAN-разъемов.
CPU_FAN:
SYS_FAN:
SYS_FAN
CPU_FAN
DEBUG
PORT
G.QBOFM
1
DEBUG
PORT
G.QBOFM
1
5) Разъемы SATA3_0/1 (SATA 6 Гбит/с, контроллер чипсета H67)
Разъем SATA соответствует спецификации SATA 3.0 и удовлетворяет требованиям спецификации
SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства. Разъемы SATA3_0 и SATA3_1
предназначены для организации массивов уровней RAID 0 и RAID 1. Для организации массивов
RAID 5 и RAID 10 следует задействовать разъемы SATA2_2/3/4 и разъем eSATA
(Примечание)
.
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA3_0
SATA3_1
Для организации RAID-массива уровня 0 или 1 потребуется два
•
накопителя. Если в системе установлено более двух дисков
общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется три
•
накопителя. Общее их количество жестких дисков в системе не
должно быть четным.
Для организации RAID-массива уровня 10 потребуется четыре
•
накопителя, при этом общее их количество жестких дисков
установленных в системе должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
(Примечание) Производительность дисковой подсистемы на базе RAID-массива будет зависит от быстродействия
SATA-накопителей, образующих массив (пропускная способность 6 Гбит/с или 3 Гбит/c).
№ контакта Пояснения
1
GND (контакт Земля)
2
+12 В/Контроль скорости
3
Контакт датчика
4
Контроль скорости вращения
№ контакта Пояснения
1
GND (контакт Земля)
2
+12 В/Контроль скорости
3
Контакт датчика
4
Зарезервирован
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
1
7
