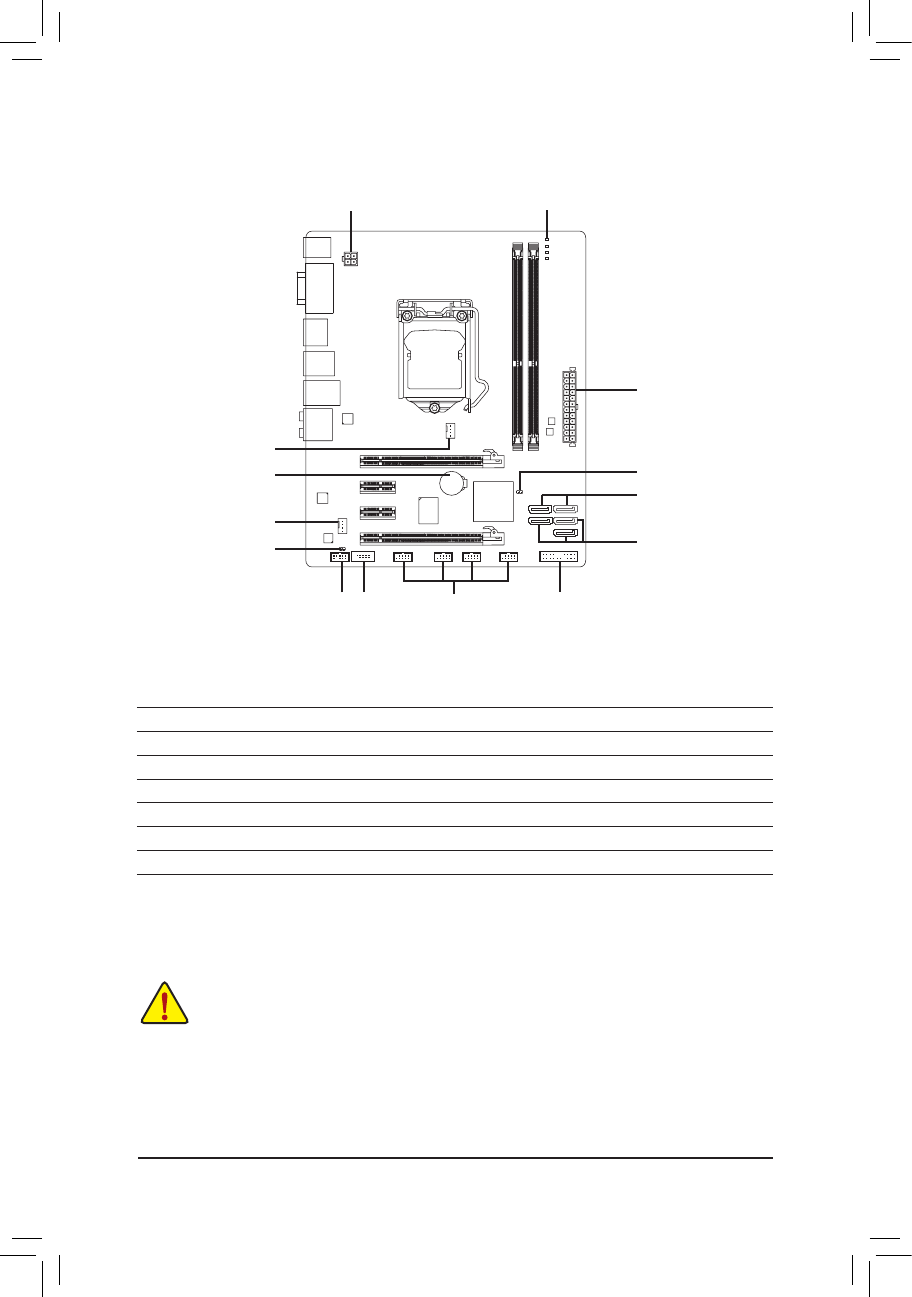

Инсталляция аппаратного обеспечения
1-7 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
1
14
2
9
11
12
3
10
6
13
4
5
7
8
1)
ATX_12V
8)
F_PANEL
2)
ATX
9)
F_AUDIO
3)
CPU_FAN
10)
SPDIF_O
4)
SYS_FAN
11)
F_USB1/F_USB2/F_USB3/F_USB4
5)
SATA3_0/1
12)
COM
6)
SATA2_2/3/4
13)
CLR_CMOS
7)
BAT
14)
PHASE LED
