- 17 -
Инсталляция аппаратного обеспечения
Для организации RAID-массива уровня 0 или
•
1 потребуется два накопителя. Если в системе
установлено более двух дисков общее их количество
должно быть четным
Для организации RAID-массива уровня 5 потребуется
•
три накопителя. Общее их количество жестких дисков в
системе не должно быть четным.
Для организации RAID-массива уровня 10 потребуется
•
четыре накопителя, при этом общее их количество
жестких дисков установленных в системе должно быть
четным.

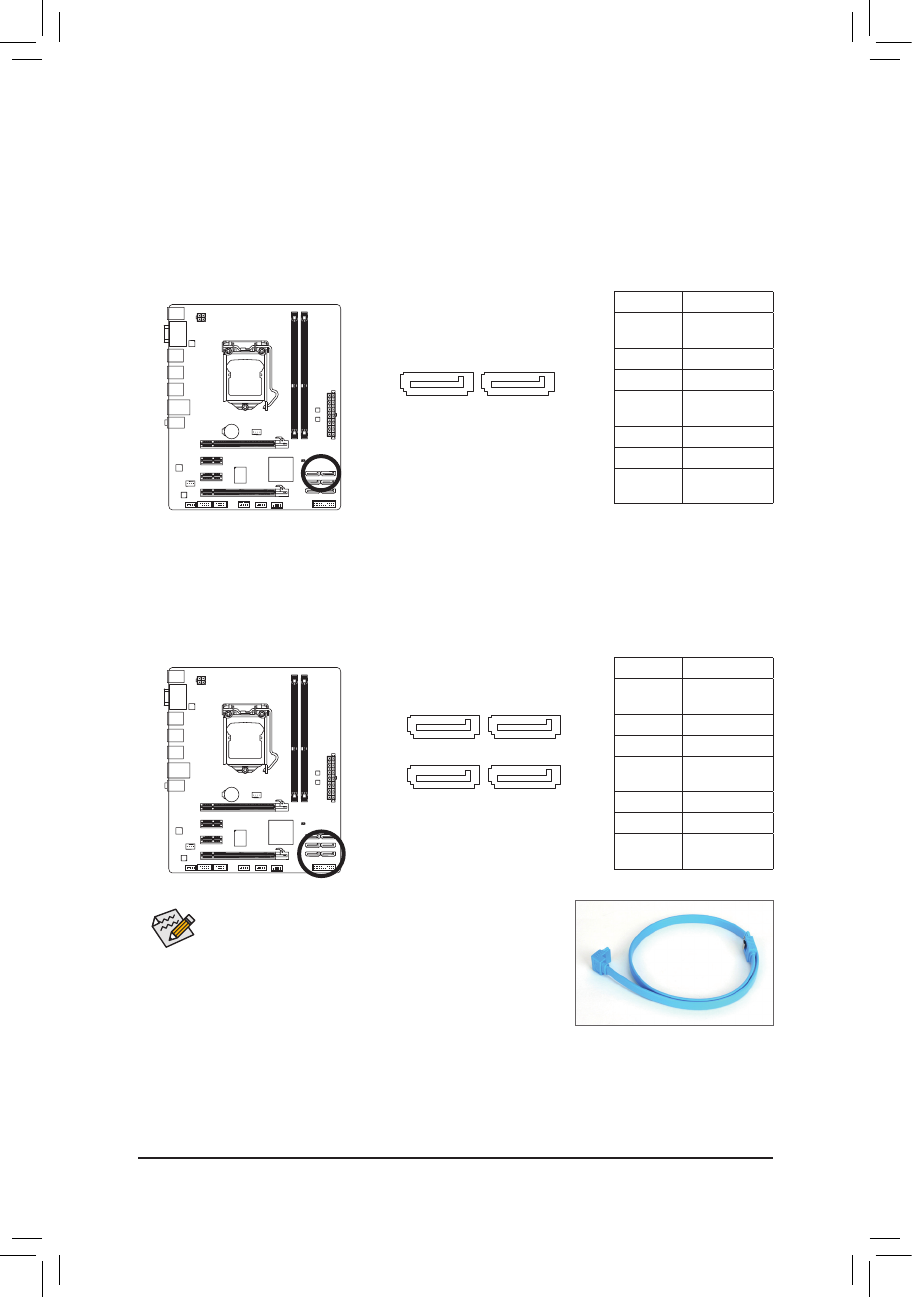

7) Разъемы SATA2_2/3/4 (SATA 3 Гбит/с, контроллер чипсета H67)
Р а з ъ е м ы S ATA с о о т в е т с т в у ю т с п е ц и ф и к а ц и и S ATA I I и у д о в л е т в о р я ю т т р е б о в а н и я м
спецификации SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый
SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Архитектура чипсета
H67предусматривает возможность организации дисковых массивов уровней: RAID 0, 1, 5 и 10.
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
№ контакта Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
6) Разъемы SATA3_0/1 (SATA 6 Гбит/с, контроллер чипсета H67)
Разъем SATA соответствует спецификации SATA 3.0 и удовлетворяет требованиям спецификации
SATA (пропускная способность до 3,0 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем
на плате обеспечивает подключение одного SATA-устройства. Разъемы SATA3_0 и SATA3_1
предназначены для организации массивов уровней RAID 0, RAID 1. Для организации массивов
RAID 5 и RAID 10 следует задействовать разъемы SATA2_2/3/4 и разъем eSATA
(Примечание)
.
Рекомендации по конфигурированию накопителей в составе RAID-массивов приведены в Главе 5,
"Конфигурирование жестких SATA-дисков".
(Примечание) Производительность дисковой подсистемы на базе RAID-массива будет зависит от быстродействия
SATA-накопителей, образующих массив (пропускная способность 6 Гбит/с или 3 Гбит/c).
№ контакта Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
SATA3_0
SATA3_1
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA2_4
SATA2_3
SATA2_2
SATA2_5
1
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
