- 13 -
Инсталляция аппаратного обеспечения

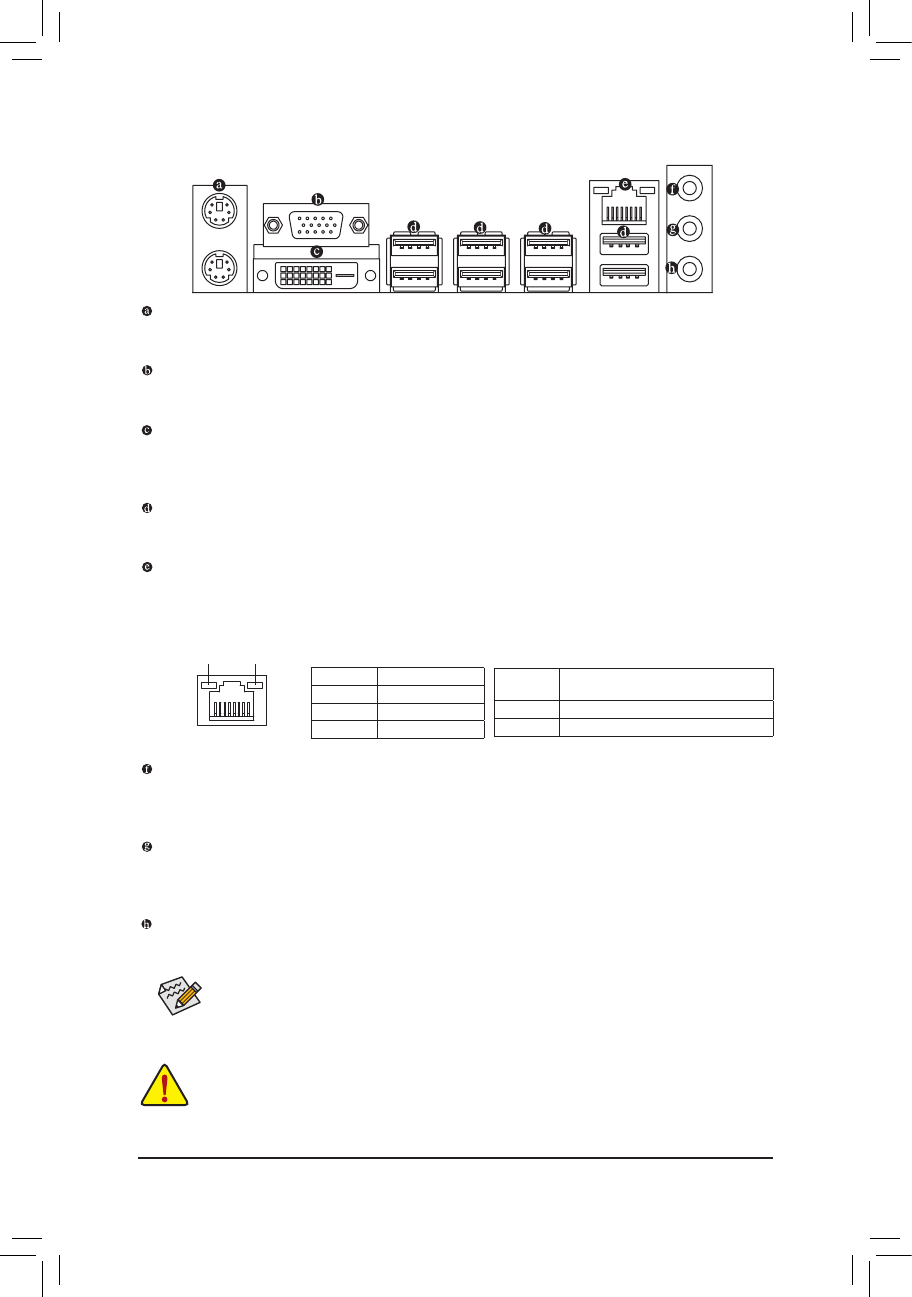

1-6 Интерфейсные разъемы на задней панели
(Примечание) Порт DVI-D не поддерживает D-Sub соединение через адаптер.
Выбирая режим работы 7.1 для аудиоподсистемы, необходимо задействовать HD-модуль
на передней панели и разрешить многопотоковое воспроизведение сигнала средствами
аудиодрайвера. Чтобы уточнить конкретную конфигурацию, ознакомьтесь с инструкцией по
инсталляции многоканальной аудиоподсистемы (Глава 5, "Конфигурирование 2/4/5.1/7.1-
канальной аудиоподсистемы").
Отключая аудиоустройство, сначала отсоедините сигнальный кабель от устройства, а затем от
•
соответствующего разъема на системной плате.
Вынимая кабель из разъема, аккуратно потяните его в направлении перпендикулярном секции
•
портов ввода/вывода, не раскачивая из стороны в сторону, поскольку это может привести к
замыканию контактов и повреждению платы.
PS/2 порты клавиатуры или мыши
Эти порты предназначены для подключения мыши (разъем зеленого цвета) и клавиатуры (разъем
фиолетового цвета) с интерфейсом PS/2.
Порт D-Sub
Порт D-Sub совместим с 15-контактным D-Sub-кабелем и предназначен для подключения
монитора с интерфейсом D-Sub.
Порт DVI-D
(Примечание 1)
Порт DVI-D соответствует спецификации DVI-D, предназначен для подключения монитора с
интерфейсом DVI-D и поддерживает максимальное экранное разрешение 1920x1200 (актуальное
рабочее разрешение будет зависеть от конкретного монитора).
Порт USB 2.0/1.1
USB-порт соответствует спецификации USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор активности
LAN-порта
Индикатор LAN-
соединения/Скорость
Порт LAN-интерфейса
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен 10 Мбит/с
Ак тивность
индикатора
Пояснения
Мигает
Осуществляется прием и передача данных
Выключен Прием и передача данных отсутствуют
* Пропускная способность LAN-соединения
Линейный вход (разъем голубого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для ввода сигнала от
различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный
медиаплеер, и др.).
Линейный выход (разъем зеленого цвета)
Один из основных разъемов аудиоподсистемы. Этот разъем предназначен для вывода
аудиосигнала на стереоколонки или наушники. Этот разъем также используется для подключения
фронтальных колонок акустической системы в конфигурации 4/5.1/7.1
Микрофонный вход (разъем розового цвета)
Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему
подключается микрофон.
