- 15 -

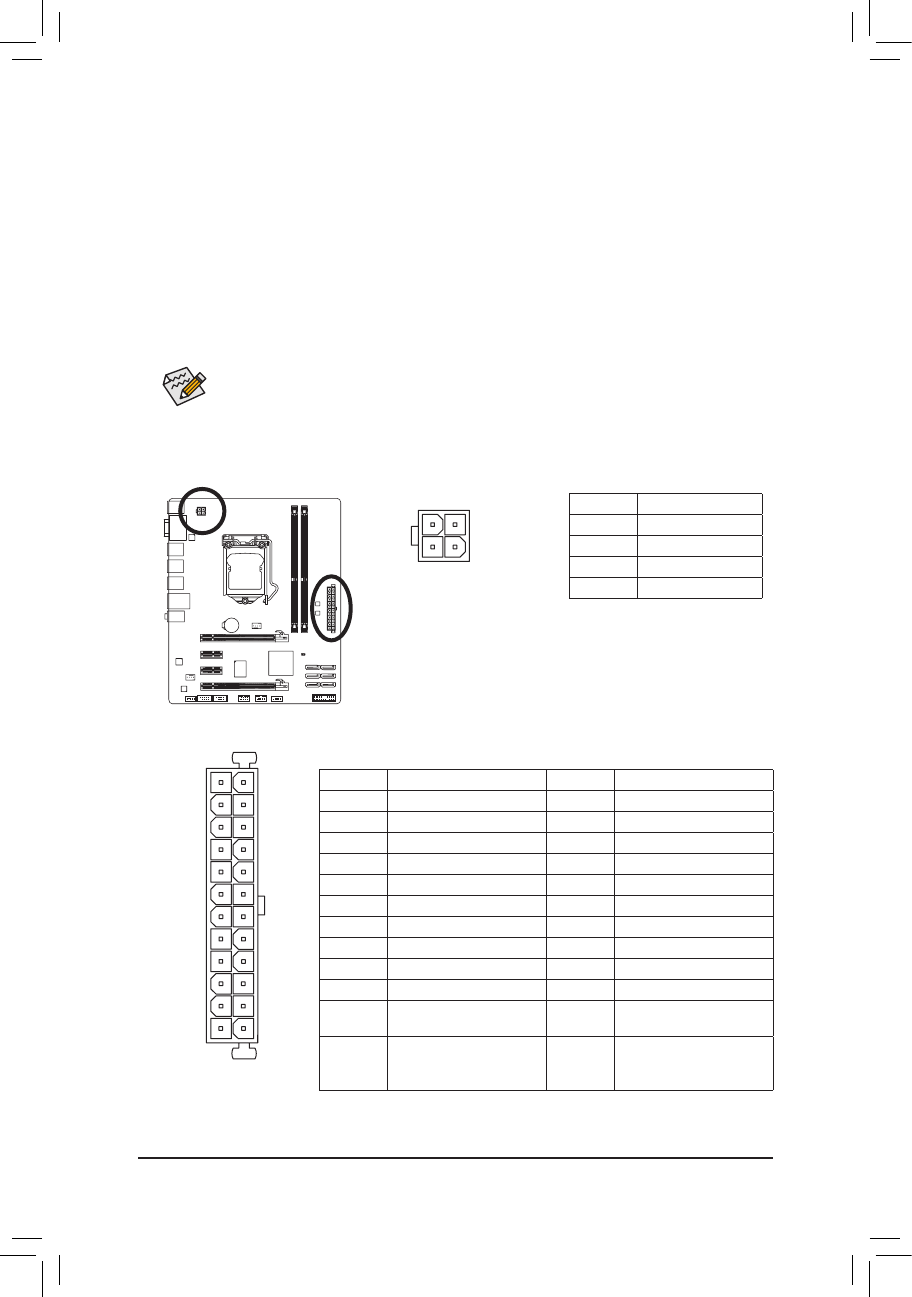

Инсталляция аппаратного обеспечения
ATX:
1/2) ATX_12V_2X2/ATX (4-контактный разъем питания ATX 12 В и 24-контактный
основной ATX-разъем питания)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности. Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
работоспособность системы оказывается нестабильной или старт компьютера вовсе
невозможен.
ATX_12V:
№ контакта Пояснения
1
GND (контакт Земля)
2
GND (контакт Земля)
3
+12 В
4
+12 В
№ контакта Пояснения
№ контакта Пояснения
1
3,3 В
13
3,3 В
2
3,3 В
14
-12 В
3
GND (контакт Земля)
15
GND (контакт Земля)
4
+5 В
16
PS_ON (soft On/Off)
5
GND (контакт Земля)
17
GND (контакт Земля)
6
+5 В
18
GND (контакт Земля)
7
GND (контакт Земля)
19
GND (контакт Земля)
8
Сигнал Power Good
20
-5 В
9
5VSB (сигнал stand by +5 В)
21
+5 В
10
+12 В
22
+5 В
11
+12 В (только для 24-
контактных ATX-разъемов)
23
+5 В (только для 24-
контактных ATX-разъемов)
12
3,3 В (только для 24-
контактных ATX-разъемов)
24
GND (контакт Земля, только
для 24-контактных ATX-
разъемов)
DEBUG
PORT
G.QBOFM
13
1
24
12
ATX
ATX_12V
2
1
4
3
