Hardware Installation

- 24 -

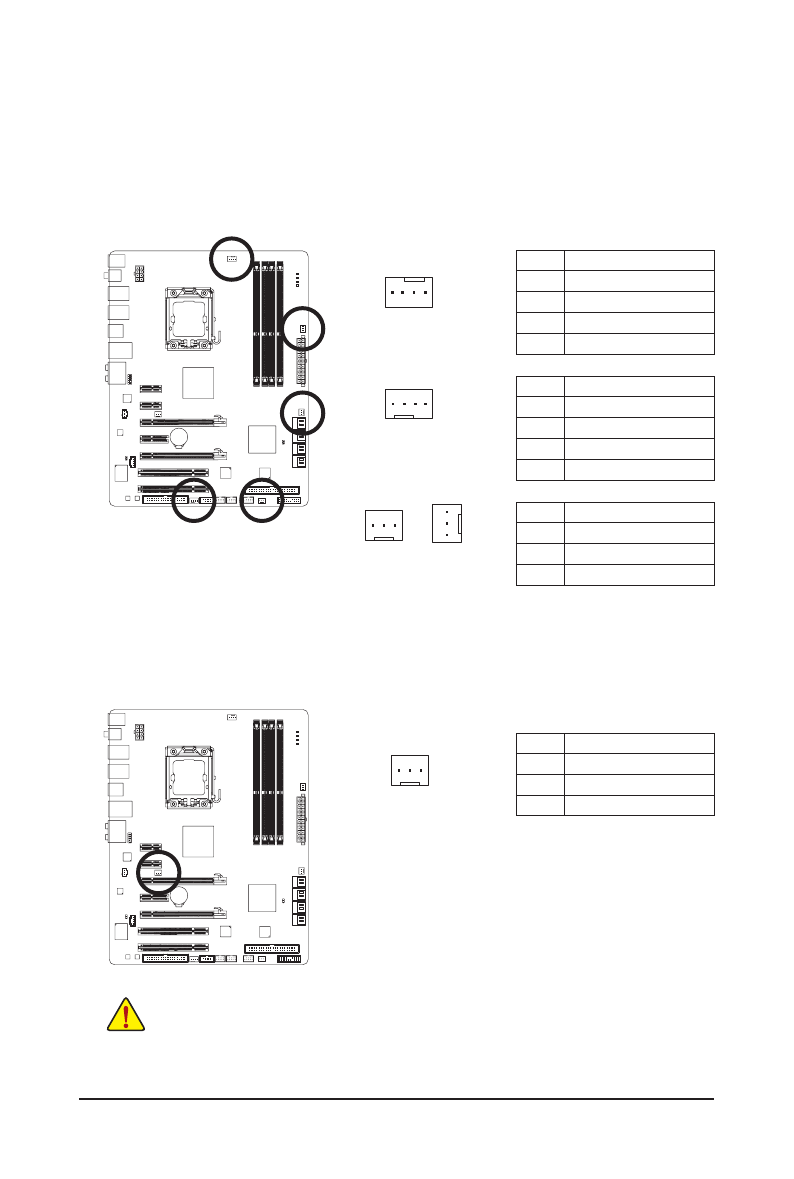

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/PWR_FAN (Fan Headers)

The  motherboard  has  a  4-pin  CPU  fan  header  (CPU_FAN),  a  4-pin  (SYS_FAN2)  and  two  3-pin  (SYS_
FAN1/SYS_FAN3)  system  fan  headers,  and  a  3-pin  power  fan  header  (PWR_FAN).  Most  fan  headers
possess a foolproof insertion design. When connecting a fan cable, be sure to connect it in the correct
orientation (the black connector wire is the ground wire). The motherboard supports CPU fan speed con-
trol, which requires the use of a CPU fan with fan speed control design. For optimum heat dissipation, it
is recommended that a system fan be installed inside the chassis.

•

  Be  sure  to  connect  fan  cables  to  the  fan  headers  to  prevent  your  CPU,  North  Bridge  and

system from overheating. Overheating may result in damage to the CPU/North Bridge or the

system may hang.

•

  These  fan  headers  are  not  configuration  jumper  blocks.  Do  not  place  a  jumper  cap  on  the

headers.

1

CPU_FAN

SYS_FAN2

SYS_FAN1/

PWR_FAN

SYS_FAN3

1

1

1

1

CPU_FAN:

Pin No.  Definition
  1

GND

  2

+12V / Speed Control

  3

Sense

  4

Speed Control

SYS_FAN2:

Pin No.  Definition
  1

GND

  2

+12V / Speed Control

  3

Sense

  4

Reserve

SYS_FAN1/SYS_FAN3/PWR_FAN:

Pin No.  Definition
  1

GND

  2

+12V

  3

Sense

Pin No.  Definition
  1

GND

  2

+12V

  3

NC

6)  NB_FAN (North Bridge Fan Header)

Connect  the  North  Bridge  fan  cable  to  this  header.  The  fan  header  has  a  foolproof  insertion  design.
When  connecting  a  fan  cable,  be  sure  to  connect  it  in  the  correct  orientation.  Most  fans  are  designed
with color-coded power connector wires. A red power connector wire indicates a positive connection and
requires a +12V voltage. The black connector wire is the ground wire.
