GA-945GCM-S2 (rev. 2.1) Motherboard

-  26  -

English

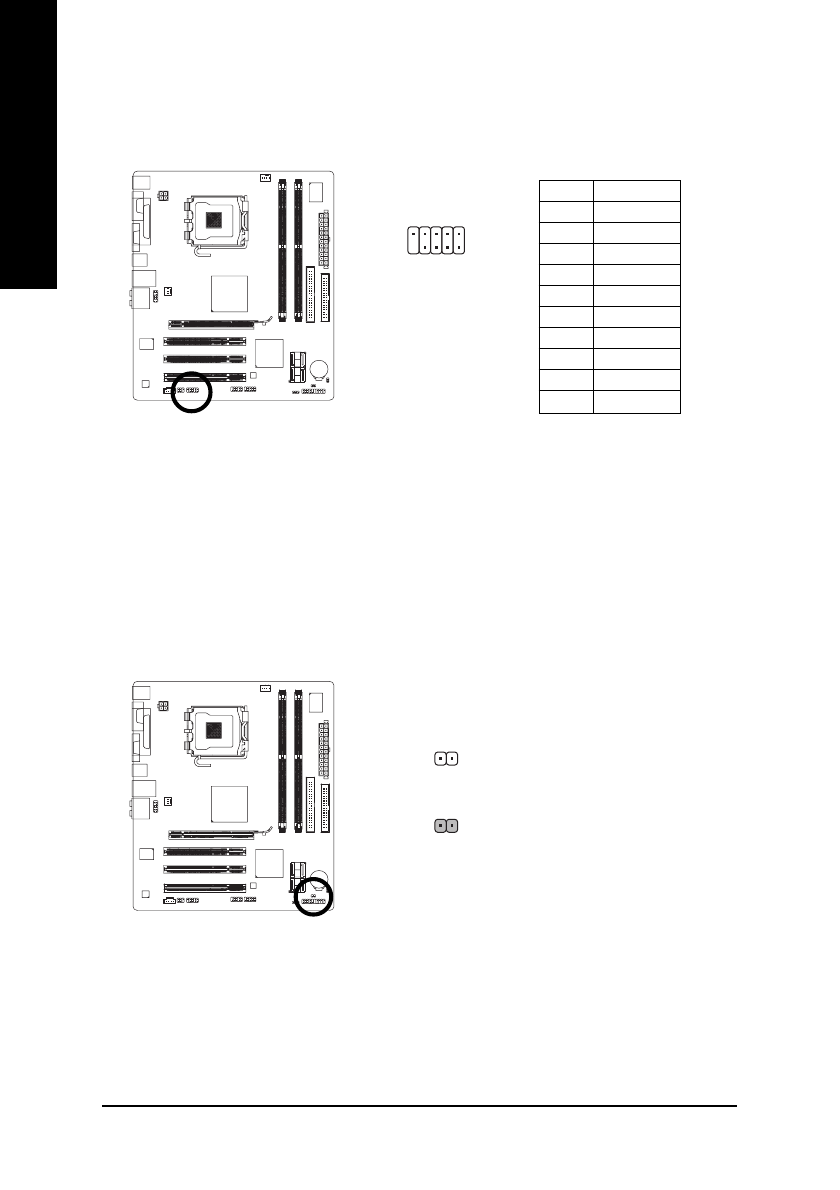

15) COMB (COMB Connector)

Be careful with the polarity of the COMB connector. Check the pin assignments while you connect
the COMB cable. Please contact your nearest dealer for optional COMB cable.

Pin No.

Definition

1

NDCDB-

2

NSINB

3

NSOUTB

4

NDTRB-

5

GND

6

NDSRB-

7

NRTSB-

8

NCTSB-

9

NRIB-

10

No Pin

1 0

9

2

1

Open: Normal

Short: Clear CMOS

16) CLR_CMOS (Clear CMOS)

You may clear the CMOS data to its default values by this header. To clear CMOS, temporarily
short the two pins. Default doesn't include the jumper to avoid improper use of this header.
