- 2 1 -
Har dware Installatio n Proc ess
English
Ø

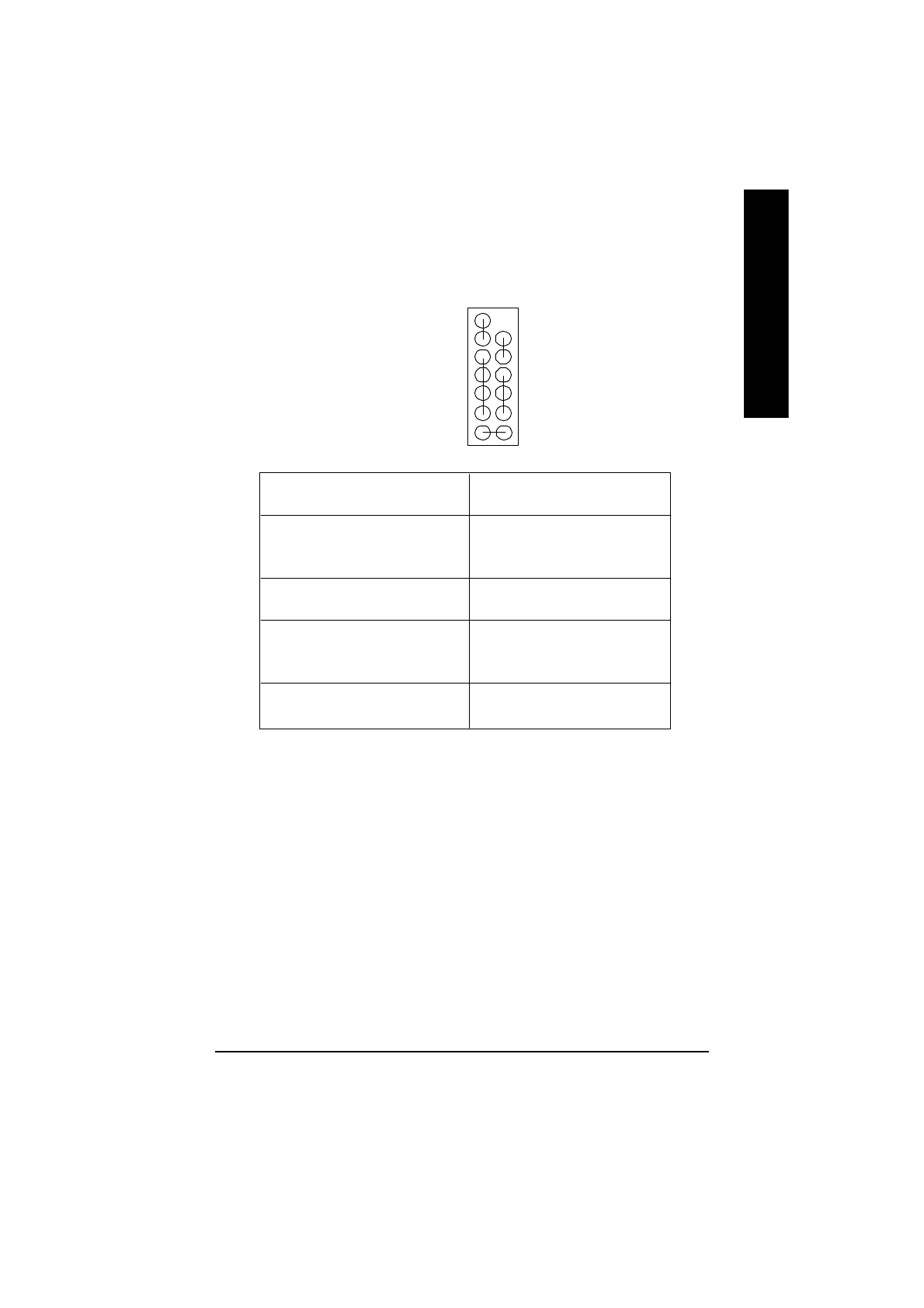

Please connect the power LED, PC speaker, reset switch and power switch etc of your chassis
front panel to the F_PANEL connector according to the pin assignment above.
HD+
PD_ Y-
2
14
1
13
PD+
PW-
PW+
RST-
SPK+
SPK-
1
1
RST+
HD-
PD_G-
HD (IDE Hard Disk Ac tive L ED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
SPK (Speaker Connector)
Pin 1: VCC(+)
Pin 2- Pin 3: NC
Pin 4: Data(-)
RST (Reset Switch)
Open: Normal Operation
Close: Reset Hardware System
PD+/PD_G-/PD_ Y-(Power LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
Pin 3: LED cathode(-)
PW (Soft Power Connector)
Open: Normal Operation
Close : Power On/Off
I) F_PANEL (2x7 pins connector)
