- 1 9 -
Har dware Installatio n Proc ess
English
20

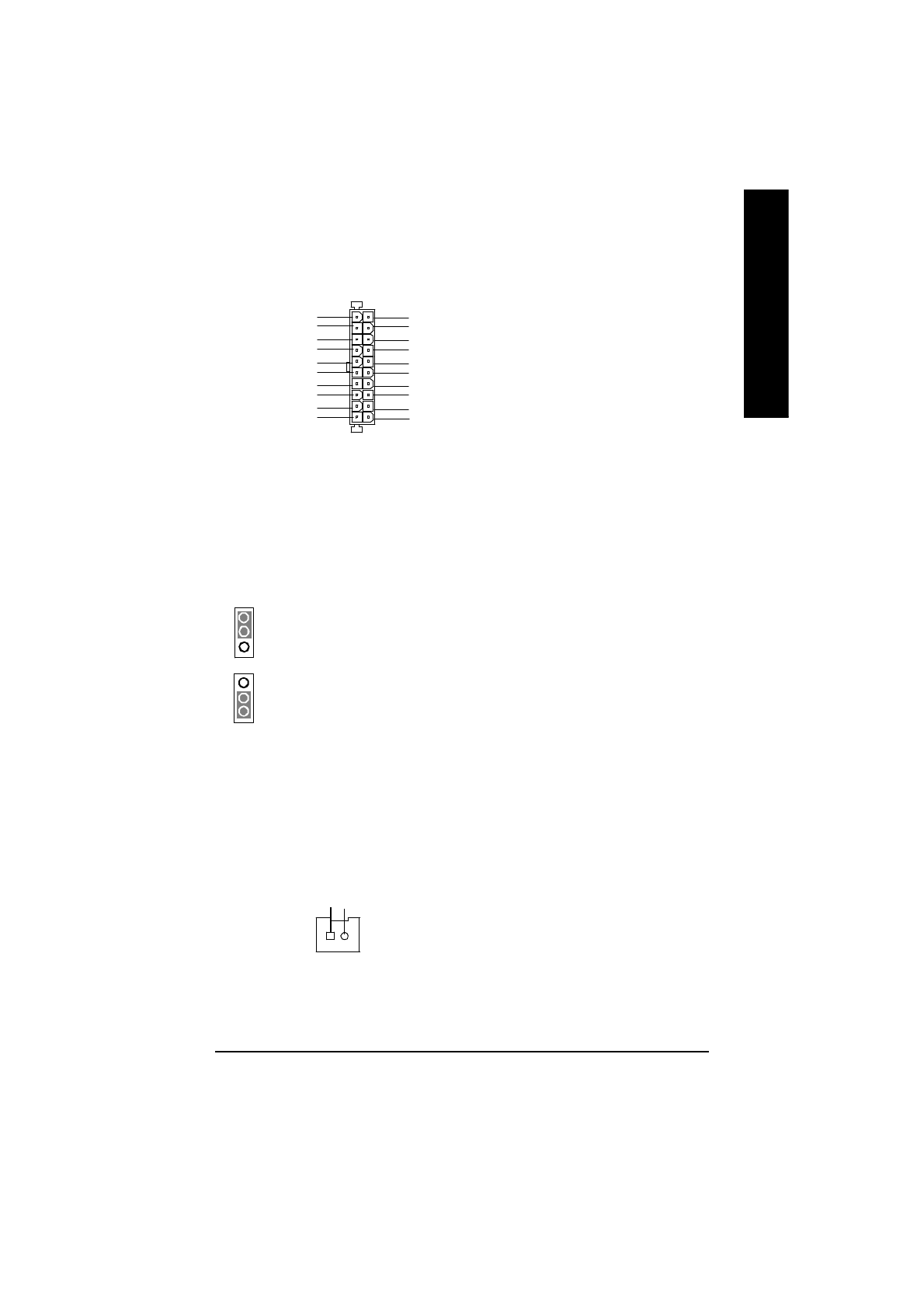

C) ATX_POWER (ATX Power)
Ø
AC power cord should only be connected to
your power supply unit after ATX power cable
and other related devices are firmly
connected to the mainboard.
PS-ON(Soft On/Off)
3.3V
3.3V
GND
GND
GND
V C C
V C C
+12V
5V SB (Sta nd by +5V)
Power Good
3.3V
GND
GND
GND
GND
V C C
V C C
1
-5V
-12V
J) BIOS_WP (BIOS Write Pr otection)
1-2 close: Write Protection
2-3 close: Normal
Ø
Please note, To flash/upgrade BIOS on this MB
BIOS_WP must be set to 2-3 close. We
recommend BIOS_WP to be set to "1-2 close",
whenever user does not need to flash/upgrade
the BIOS.
1
1
O) S_IRQ (For special design, for example: PCMCIA add on card)
1
Signal GND
