Hardware Installation Process

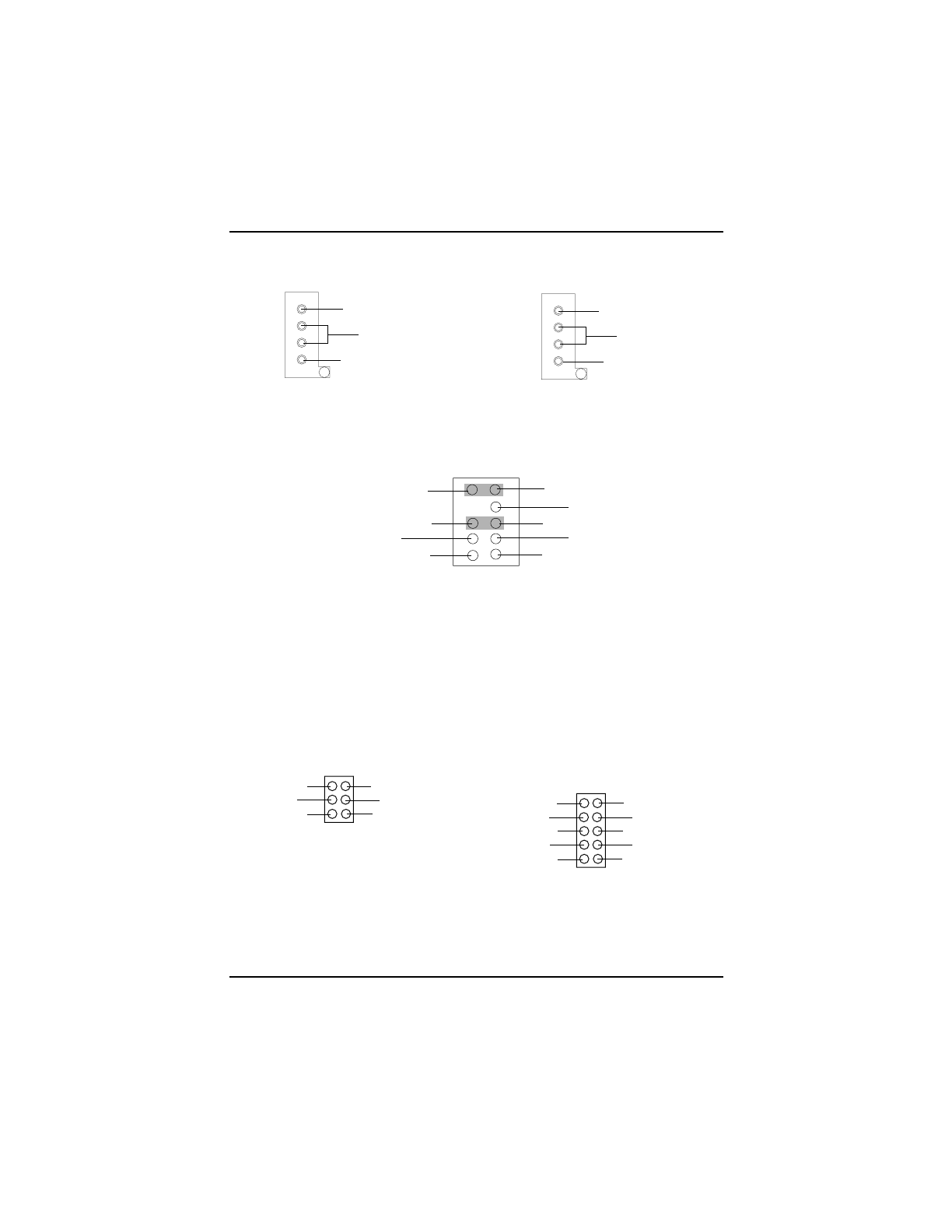

S) F_AUDIO_I (Front Audio)
If you want to use "Front Audio" connector, you must move 5-6, 9-10 Jumper. In order to utilize the
front audio header, your chassis must have front audio connector. Also please make sure the pin
assigment on the cable is the same as the pin assigment on the MB header. To find out if the chassis
you are buying support front audio connector, please contact your dealer.
R) CD_IN (CD Audio Line In)
CD-L
CD-R
GND
Front Audio (L)
1
Reserved
GND
Rear Audio (R)
Rear Audio (L)
Front Audio (R)
1
O) AUX_IN (AUX In Connector)
1
AUX-L
GND
AUX-R
2
9
10
M I C
REF
POWER
N) SUR_CEN
1
GND
SUR OUTL
CENTER_OUT
LEF_OUT
GND
SUR OUTR
G) SC(Smart Card Interface)
10
1
SCACLK
SCAIO
SCAC4
SCAPWCTL-
V C C
SCAPSNT
SCAC8
SCALED
SCARST-
GND
