background image

1 4

GA-8IGX Motherboard

Step 4: Connect ribbon cables, cabinet wires, and power
supply

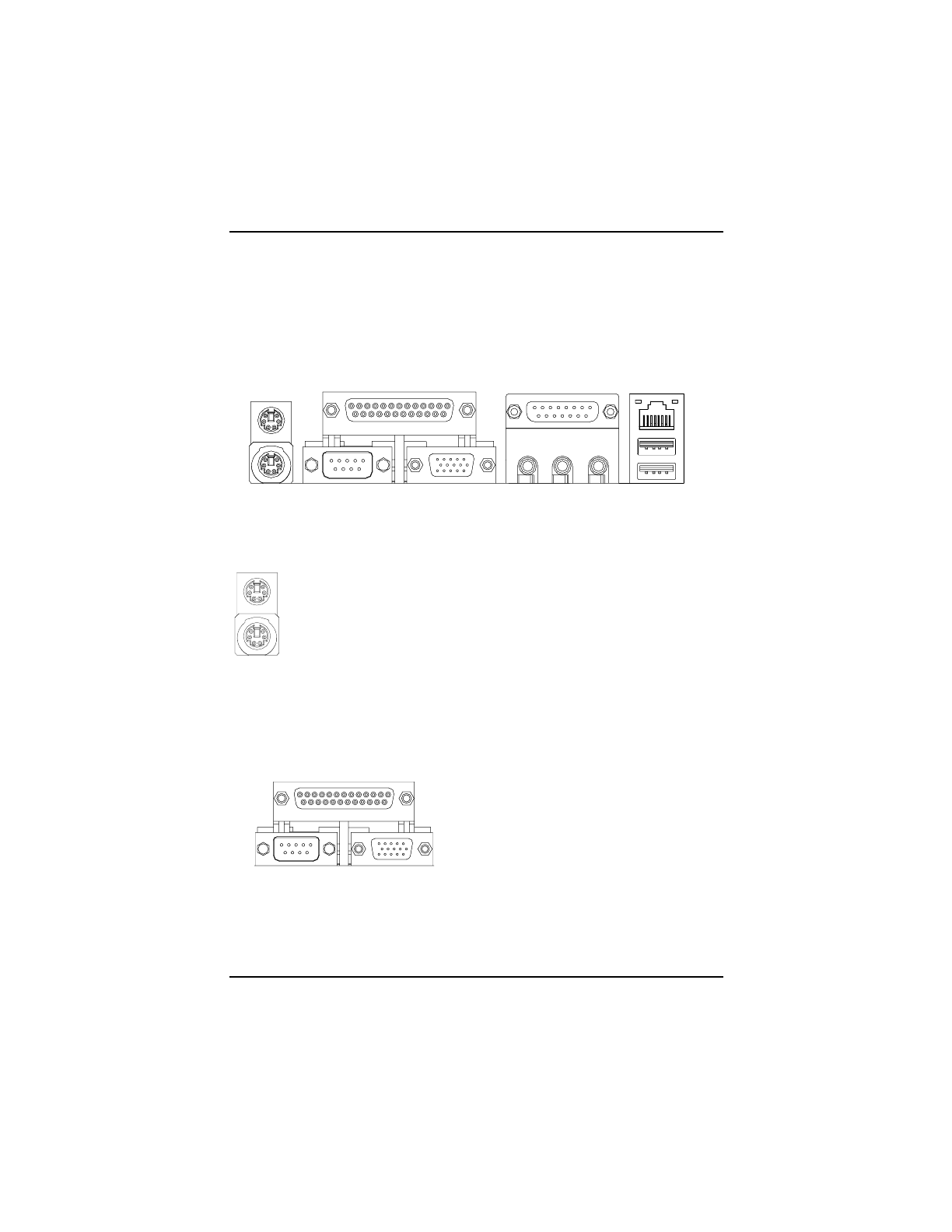

Step4-1: I/O Back Panel Introduction

X

X

X

X

X

 PS/2 Keyboard and PS/2 Mouse Connector

Y

Y

Y

Y

Y

Parallel Port and VGA Port/COMA Port

PS/2 Mouse Connector
(6 pin Female)

PS/2 Keyboard Connector
(6 pin Female)

Parallel Port
(25 pin Female)

Serial Ports
(9 pin Male)

This connector supports standard PS/2

keyboard and PS/2 mouse.

This mainboard sutports 1 standard COM port,

1 VGA port and 1 LPT port. Device like printer
can be connected to LPT port ; mouse and
modem etc can be connected to COM port.

X

Y

Z

[

\

C O M A

VGA

VGA Port
(15 pin Female)
