- 31 -
Hardware Installation Process
English

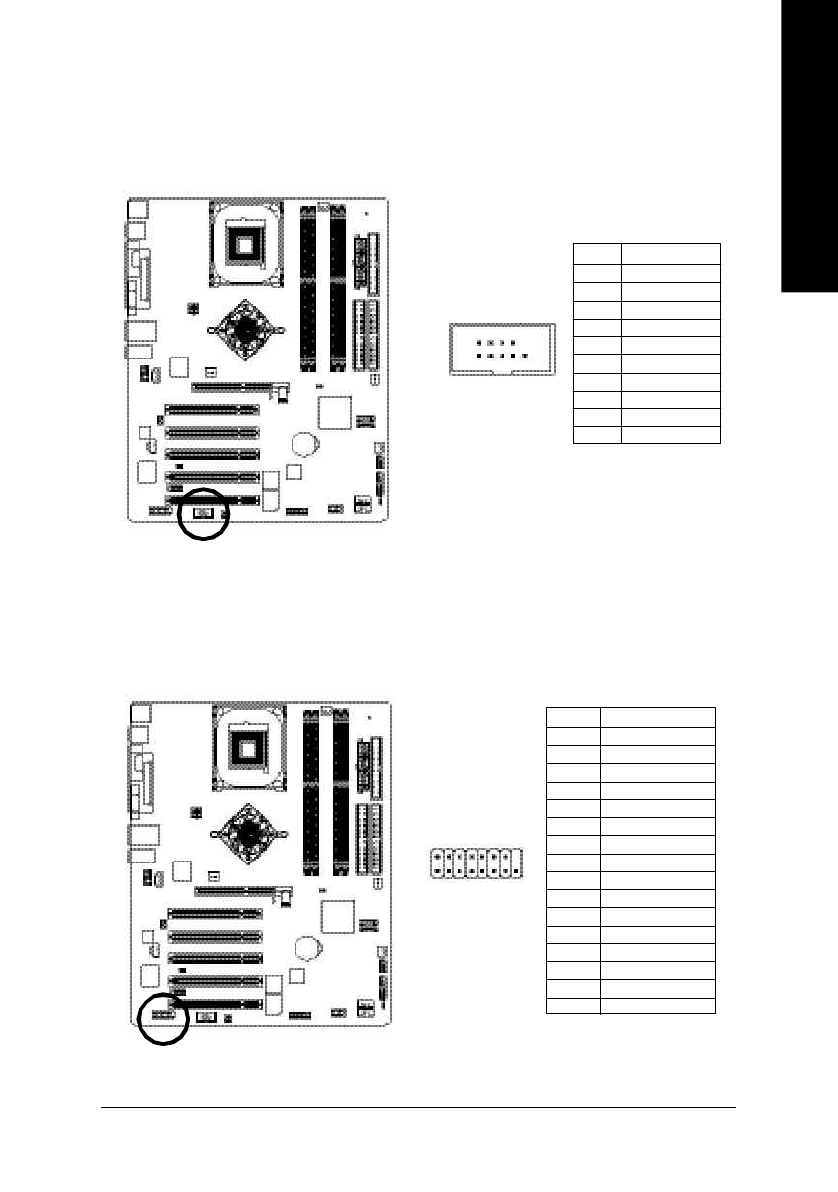

21) COMB (COM B Connector)(White)
Be car eful with the polarity of the COM B connector. Check th e pin assign m ent while you c onnect the
COM B ca ble. Please con tact your nearest de aler for optional COM B cable.
Pin No. Definition
1
NDCDB-
2
NSINB
3
NSOUTB
4
NDT RB-
5
GND
6
NDSRB-
7
NRTSB-
8
NCTSB-
9
NRIB-
10
No Pin
1
9
10
2
22) GAME (GAME Connector)
This connector supports joystick, M IDI k eyboard and other relate a udio devices.
16
2
1
15
Pin No.
Definition
1
VCC
2
GRX1_R
3
GND
4
GPSA2
5
VCC
6
GPX2_R
7
GPY2_R
8
MSI_R
9
GPSA1
10
GND
11
GPY1_R
12
VCC
13
GPSB1
14
MSO_R
15
GPSB2
16
No Pin
