- 19 -
Hardware Installation Process
English
Ø
After in stall onboa rd au dio driver, you may
connect speaker to Line Out jack, micro phone
to MIC In jac k.
Device like CD-ROM , walkma n etc ca n be
conn ected to Lin e-In jack.
Please note:
You are able to use 2-/4-/6- channel audio
feature by S/W selection.
If you want to enable 6-channel function, you
have 2 choose for hardware connection.
Method1:
Connect "Front Speaker" to "Line Out"
Connect "Rear Speaker" to "Line In"
Connect "Center and Subwoofer" to "MIC Out".
Method2:
You can refer to page 28, and contact your
nearest dealer for optional SUR_CEN cable.
w

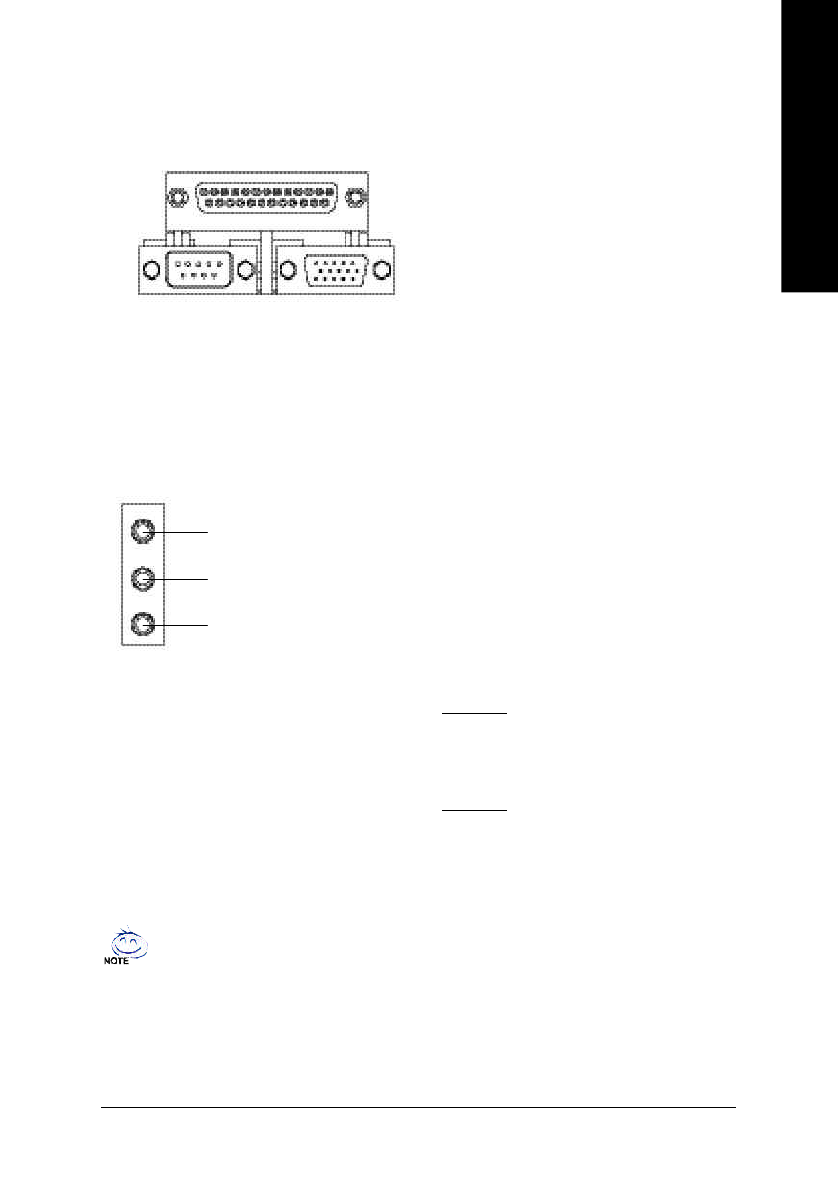

Parallel Port, Serial Port and VGA Port (LPT/COMA/VGA)
Ø
This connector supports 1 standard COM port,
1 Pa rallel port and 1 VGA p ort. Device like
prin ter can be con nected to Para llel po rt ;
mouse and modem etc can be connected to
Serial ports.
Paralle l Po rt
(25 pin Female)
COMA
VGA
Se rial Po rt
(9 pin Ma le)
VGA Port
(15 pin Female)
y
Audio Connectors
Line In(Rear Speaker)
MIC In(Cen ter and Subwoo fer)
Line Out
(Front Speaker)
If you want the detail information for 2-/4-/6-channel audio setup
installation, please refer to page 78.
