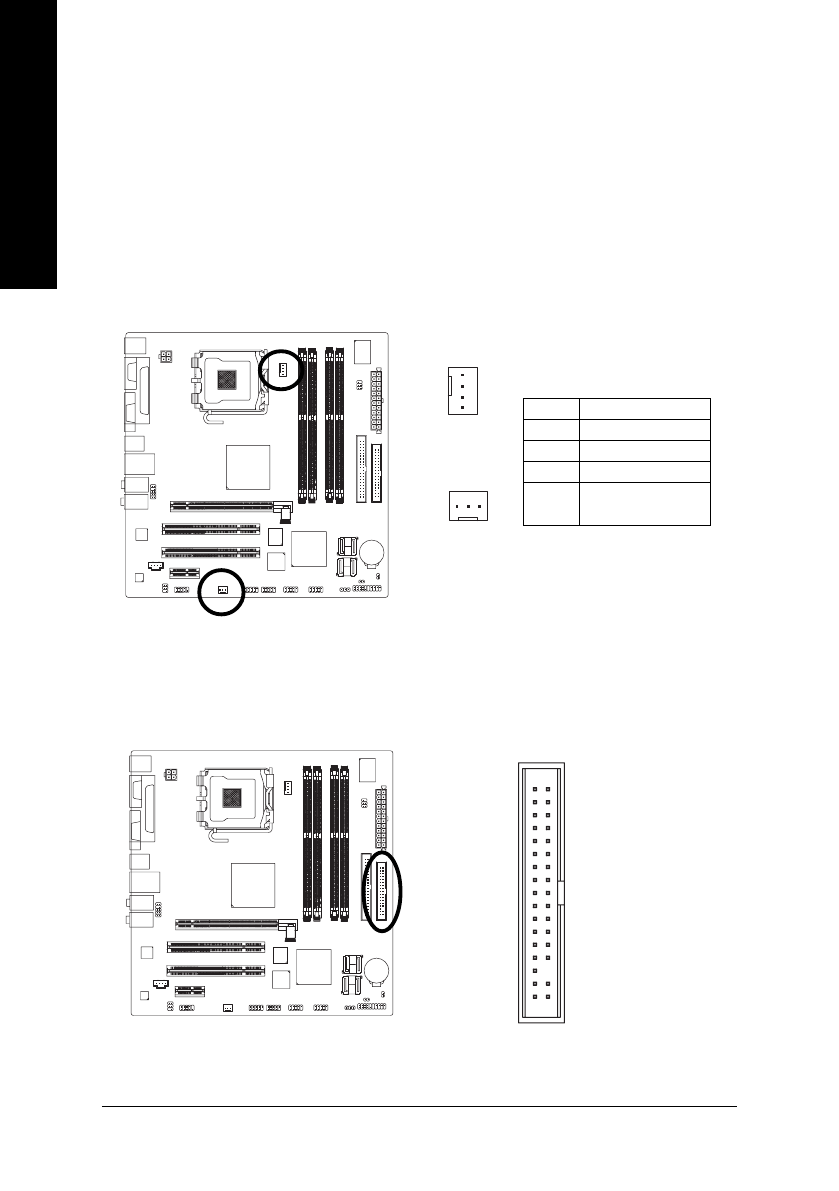

GA-8I945GMF Motherboard

- 20 -

English

5) FDD (Floppy Connector)

The FDD connector is used to connect the FDD cable while the other end of the cable connects to the
FDD drive. The types of FDD drives supported are: 360KB, 720KB, 1.2MB, 1.44MB and 2.88MB.
Please connect the red power connector wire to the pin1 position.

CPU_FAN

SYS_FAN

1

2

33

34

3/4) CPU_FAN / SYS_FAN (Cooler Fan Power Connector)

The cooler fan power connector supplies a +12V power voltage via a 3-pin/4-pin (only for
CPU_FAN)  power connector and possesses a foolproof connection design.
Most coolers are designed with color-coded power connector wires. A red power connector
w i r eindicates a positive connection and requires a +12V power voltage. The black connector
wire is the ground wire (GND).
Please remember to connect the power to the cooler to prevent system overheating and failure.
Caution!
Please remember to connect the power to the CPU fan to prevent CPU overheating and failure.

Pin No.

Definition

1

GND

2

+12V

3

Sense

4

Speed Control
(Only for CPU_FAN)

1

1
