GA-8I945GMF Motherboard
- 22 -
English

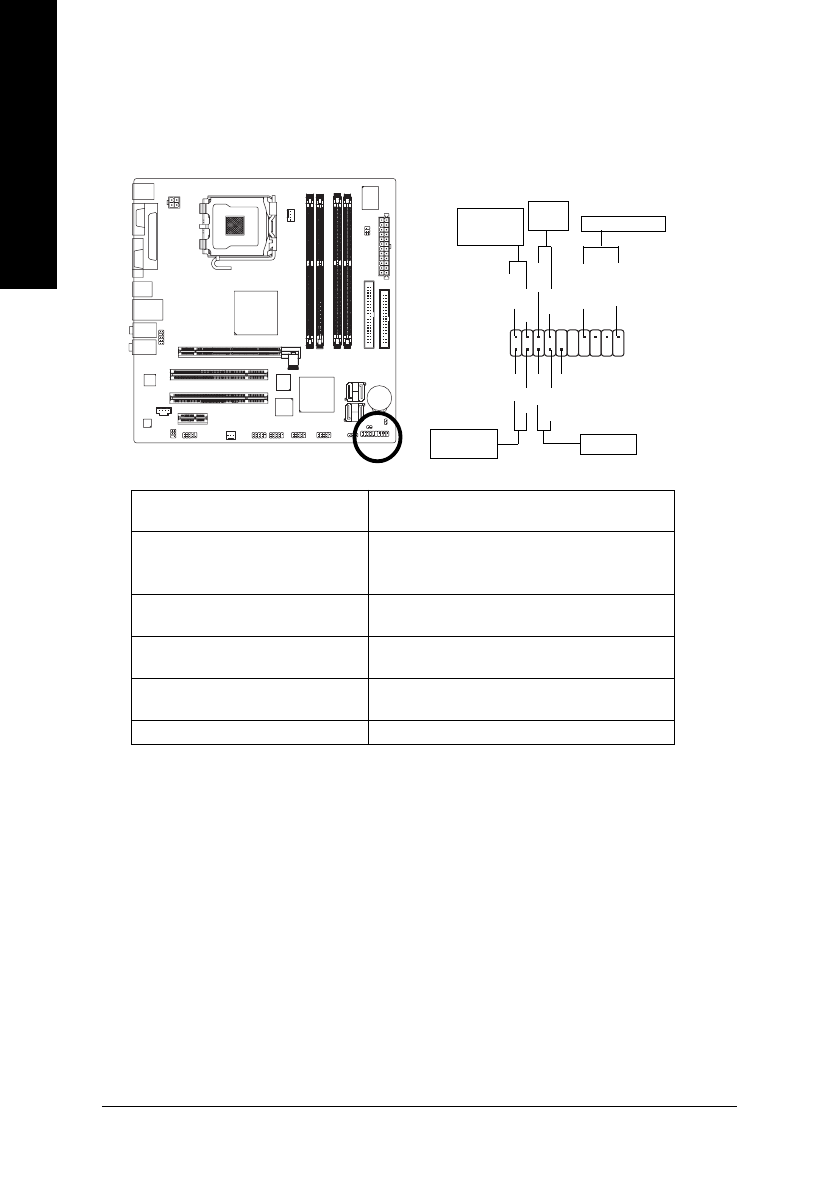

8) F_PANEL (Front Panel Jumper)
Please connect the power LED, PC speaker, reset switch and power switch etc of your chassis
front panel to the F_PANEL connector according to the pin assignment below.
1
2
1 9
2 0
HD-
HD+
RES+
RES-
NC
SPEAK-
MSG-
MSG+
PW-
PW+
SPEAK+
Speaker Connector
IDE Hard Disk
Active LED
Message LED/
Power/
Sleep LED
Power
Switch
Reset Switch
HD (IDE Hard Disk Active LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
SPEAK (Speaker Connector)
Pin 1: Power
Pin 2- Pin 3: NC
Pin 4: Data(-)
RES (Reset Switch)
Open: Normal
Close: Reset Hardware System
PW (Power Switch)
Open: Normal
Close: Power On/Off
MSG(Message LED/Power/Sleep LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
NC
NC
